SM-C-101系列安全繼電器

雙通道安全監控繼電器模塊

· 可架構多種安全產品的安全雙通道模塊

· 最大支持1組雙回路輸入

· 繼電器輸出（3NO+1NC）

· 對應 ISO 13849-1 的性能指數e
· 安全類別 4的安全認證
· 內置檢測故障的自診斷功能。
· 可選擇自動復位或手動復位
· 通過TUV認證

▊

產品選型

電源

安全輸入1CH

輸出

訂貨編號

SM-C-101 3A1B

24V AC/DC

門鎖 / 急停/光幕（PNP）

3NO+1NC

說明

急停按鈕、安全門、PNP型安全光幕

▊

安全性能

· 性能等級 (PL)：PLe

· 安全類別 (Cat.)：Cat.4

· 任務時間 (TM)：20年

· 診斷覆蓋率 (DC/DCavg)：99%

· 安全完整性等級 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分?jǐn)?shù) (SFF)：99%

· 危險失效概率 (PFHd)：3.09E-10/h

· 停止級別 (Stop Category)：0

符合標準EN ISO13849

符合標準IEC61508, IEC62061

符合標準EN 60204-1

▊	主要技術參數

電源特性
供電電壓	24V DC / AC
電壓容差	0.85 ~ 1.1
交流頻率	50Hz~60Hz
電流損耗	≤90mA （24V DC）
輸入特征
輸入電流	≤50mA （24V DC）
導線電阻	≤15Ω
輸入設備	急停按鈕、安全門、PNP型安全光幕
輸出特征
觸點數量	3NO + 1NC
觸點材料	AgSnO2 + 0.2μm Au
觸點熔絲保護	10AgL/gG， NEO ZED(常開觸點) 6AgL/gG， NEO ZED(常閉觸點)
切換容量(EN60947-5-1)	AC-15，5A/230V；DC-13，5A/24V
機械壽命	10,000,000次以上
時間特征
釋放緩沖時間	急停操作：≤30ms
釋放緩沖時間	電源失效：≤100ms
恢復時間	急停操作：≤30ms
恢復時間	電源失效：≤100ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃

▊	環境特性參數

絕緣特性
相對濕度	10%~90
海拔高度	≤2000m
絕緣特性
過壓等級	Ⅲ
污染等級	2
防護等級	IP20
海拔高度	≤2000m
額定絕緣電壓	250V AC
額定沖擊電壓	6000V （1.2/50us）
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認 證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4

▊

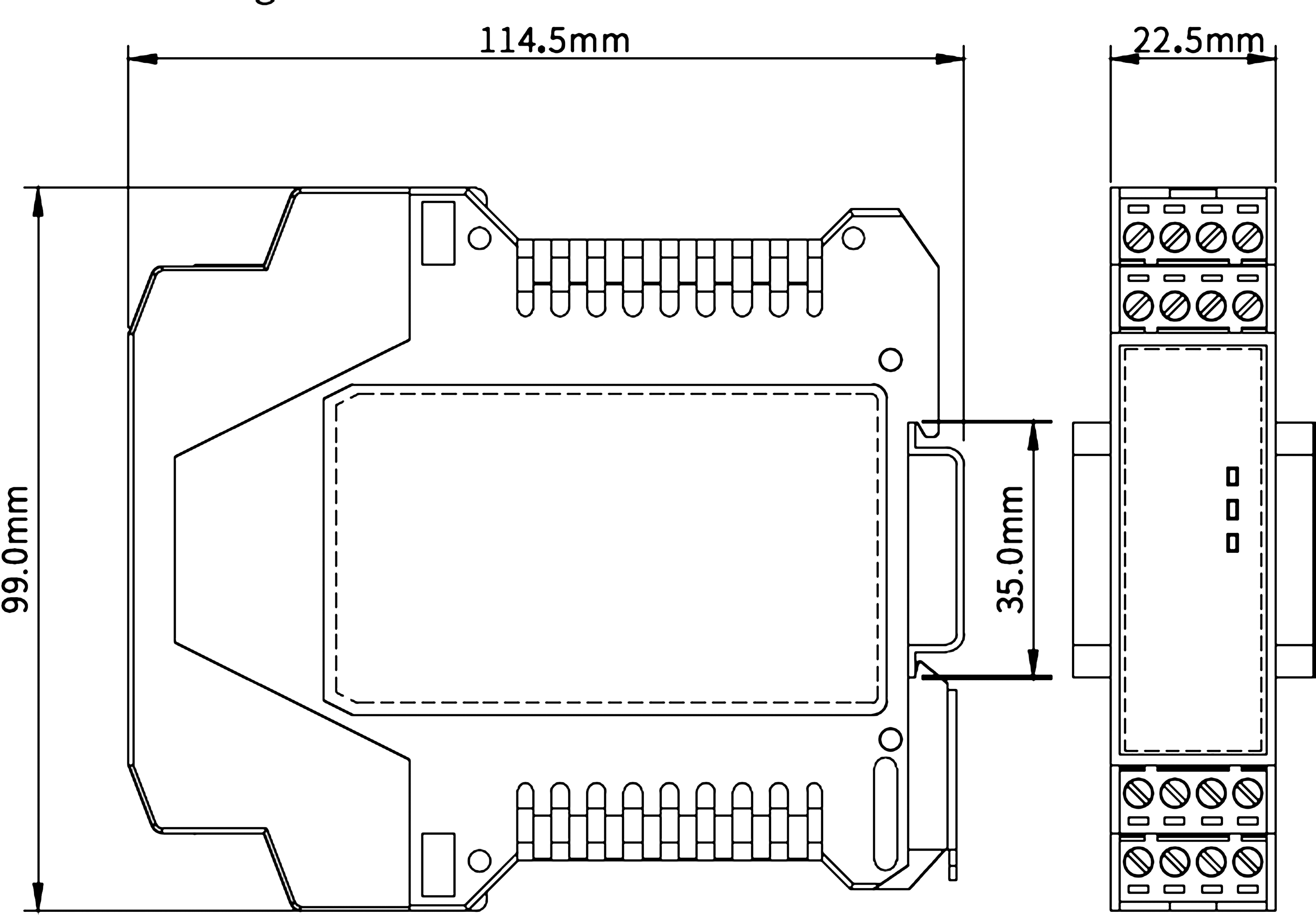

外形尺寸

外形尺寸(深×高×寬)： 114.5mm×99.0mm×22.5mm

▊	功能框圖/典型應用

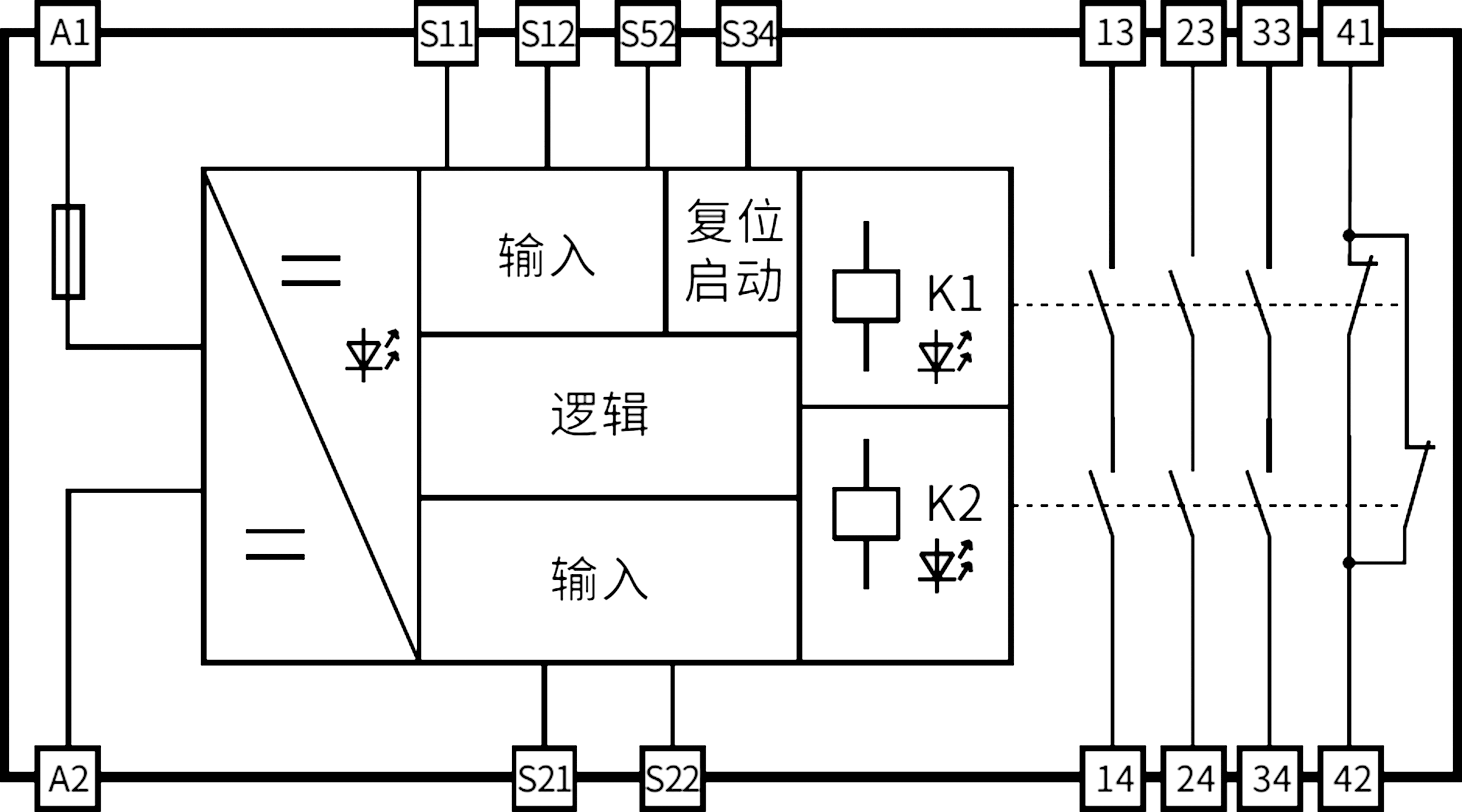

功能框圖

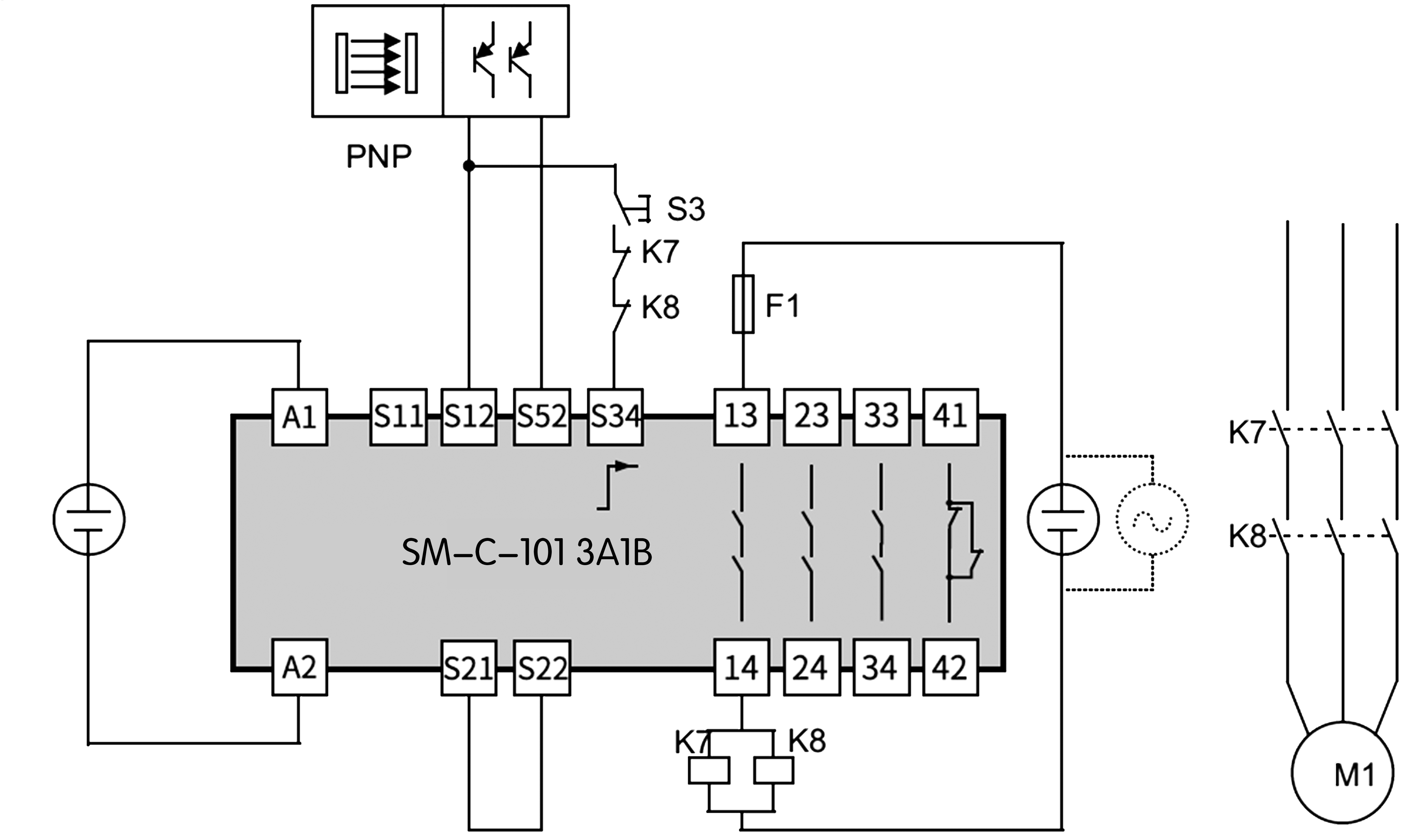

典型應用

雙通道急停按鈕輸入

通道間短路監控

手動復位

帶輸出觸點反饋

適用于最高安全等級4

S1：雙通道急停按鈕

S3：復位按鈕

K7，K8：接觸器

S1：雙通道急停按鈕

M1：電機

▊

接線示意圖

電

源

輸

入

回

路

安

全

光

幕

單通道

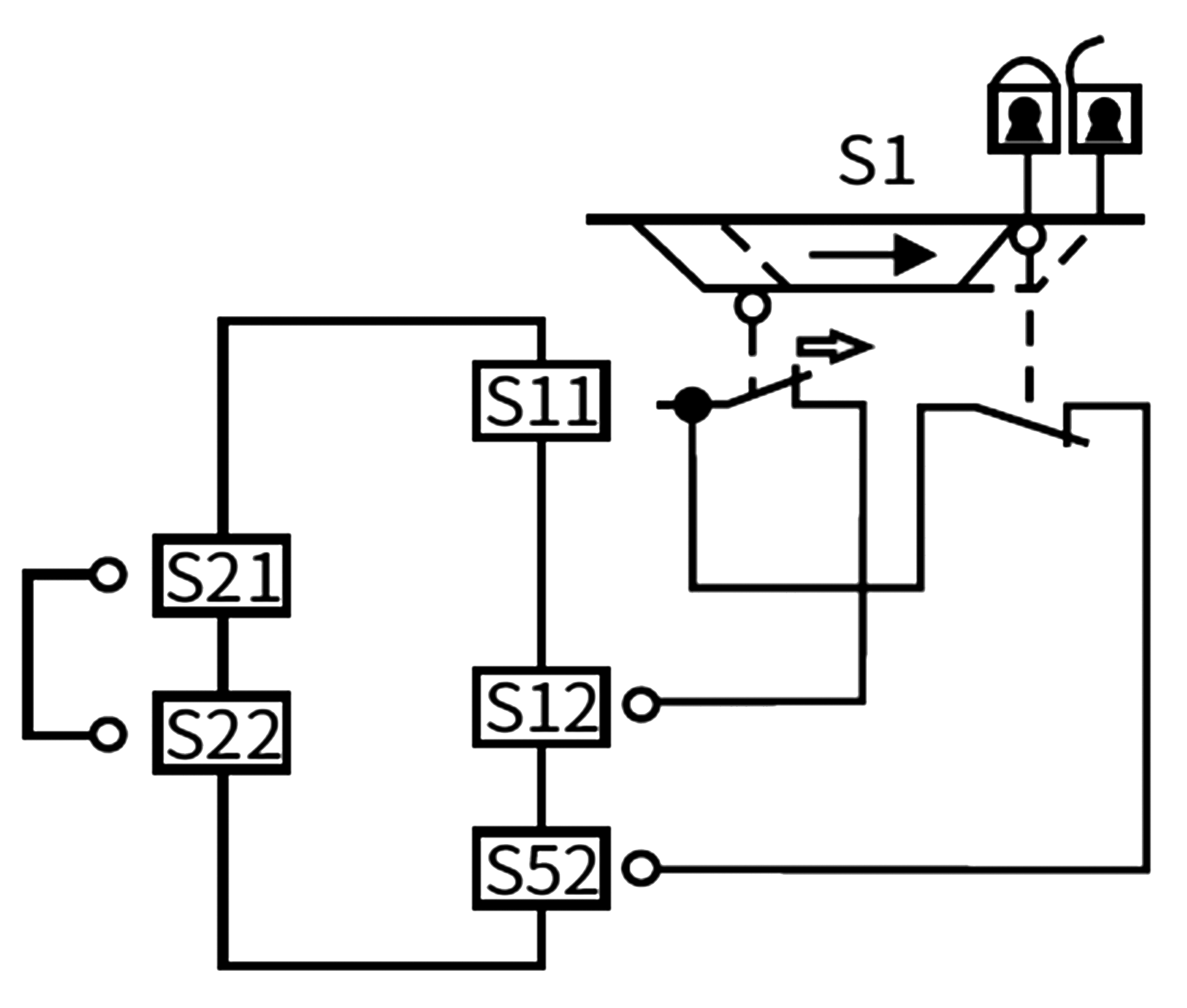

雙通道帶短路檢測

雙通道不帶短路檢測

輸

入

回

路

急

停

按

鈕

安

全

門

自動復位

手動復位

復

位

回

路

自動復位

手動復位

反

饋

回

路

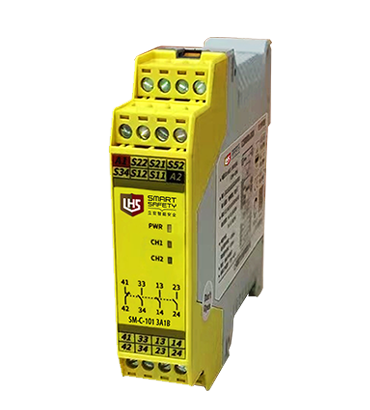

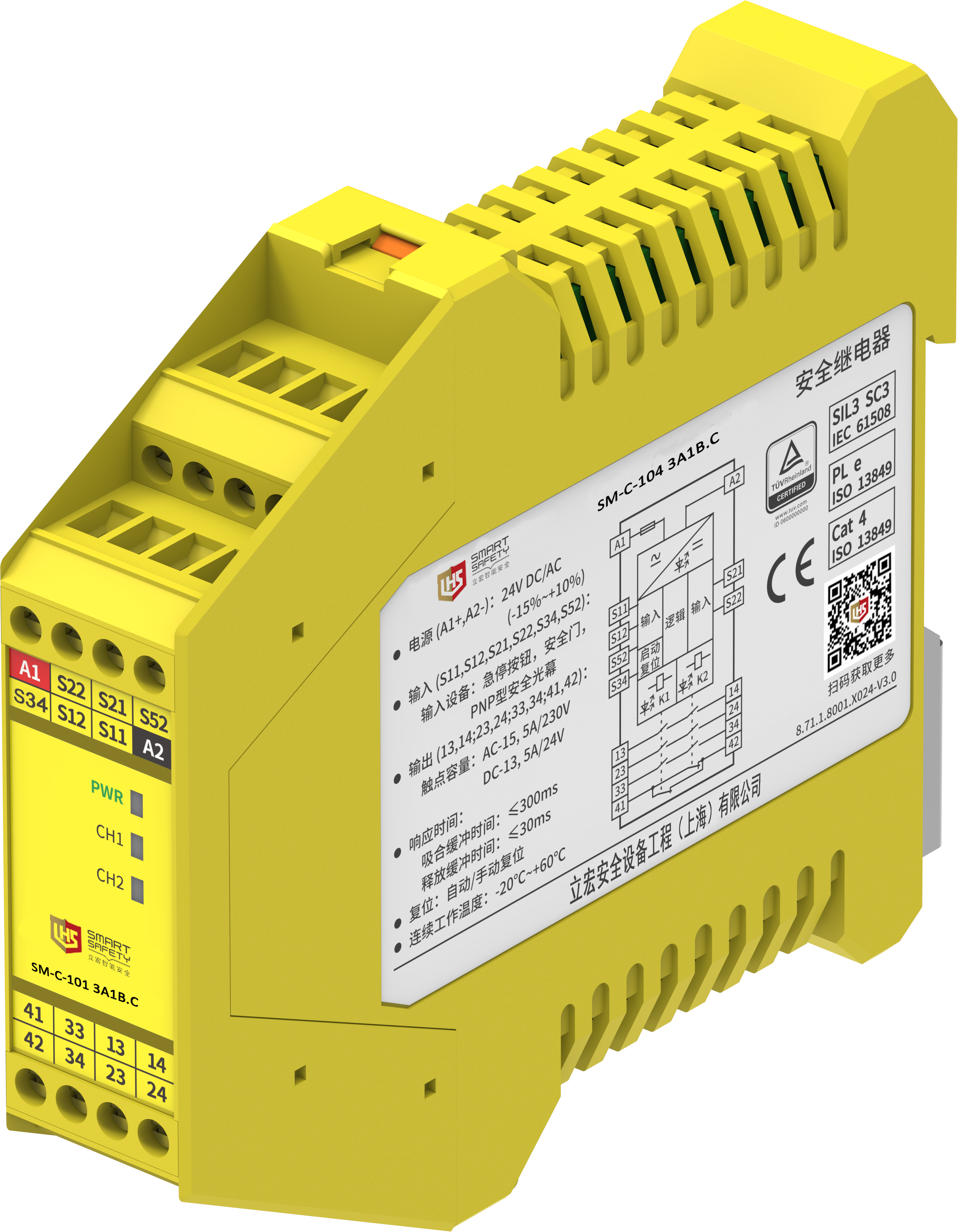

SM-C-101 3A1B.C系列安全繼電器

·適用于各類機械設備的急停、安全門、PNP型安全光幕信號

·采用全國產化元器件設計

·擁有優異的性價比，且維持性能、規格、品質

·采用標準外殼，便捷接線與市場主流產品通用

▊

產品選型

電源

安全輸入1CH

輸出

訂貨編號

SM-C-101 3A1B.C

24V AC/DC

門鎖 / 急停/光幕（PNP）

3NO+1NC

說明

急停按鈕、安全門、PNP型安全光幕

▊	主要技術參數

名稱	安全繼電器
型號	SM-C-101 3A1B-C
電源特性
供電電壓	24V DC / AC
電壓容差	0.85 ~ 1.1
電壓范圍	20~30V DC
電流損耗	≤90mA （24V DC）; ≤240mA （24V AC）
輸入特征
輸入電流	≤50mA （24V DC）
導線電阻	≤15Ω
輸入設備	急停按鈕、安全門、PNP型安全光幕
輸出特征
觸點數量	3NO + 1NC
觸點材料	AgSnO2 + 0.2μm Au
安全輸出	13, 14, 23, 24, 33, 34, 41, 42
輔助輸出	CH1,CH2（狀態指示）
觸點類型	強制導向
輸出特征
觸點熔絲保護	10A gL/gG, NEOZED（常開觸點） 6A gL/gG, NEOZED（常閉觸點）
觸電機械壽命	107次以上
切換容量（EN60947-5-1）	AC-15, 5A/230V; DC-13, 5A/24V
時間特征
吸合緩沖時間	≤300ms
釋放緩沖時間	≤30ms
恢復時間	≤100ms
電源短時中斷	20ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
海拔高度	≤2000m
絕緣特性
過壓等級	Ⅲ
污染等級	2
額定絕緣電壓	250V AC
額定沖擊電壓	6000V （1.2/50us）
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認 證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4
