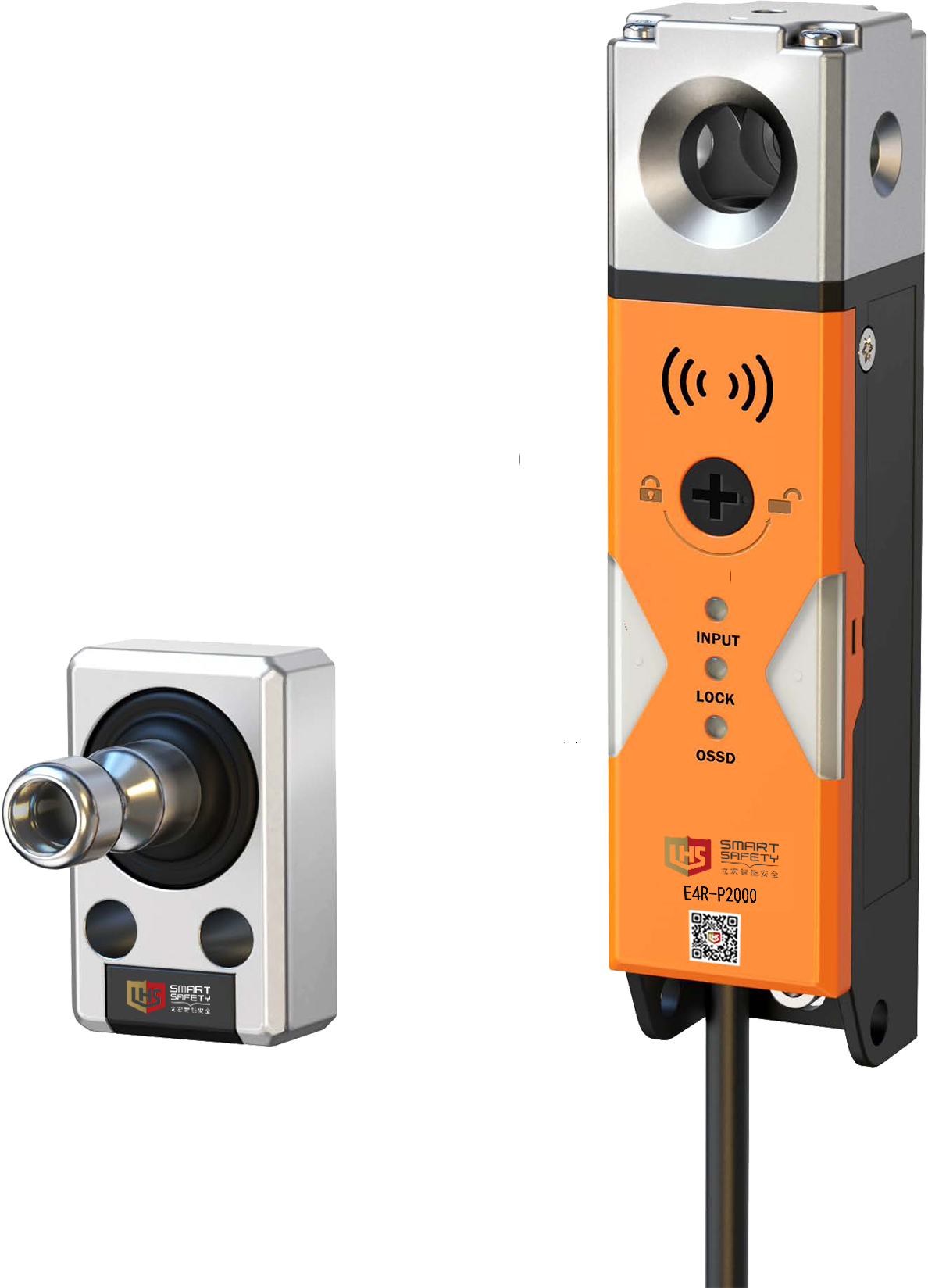

D3SL-E/RFID電磁鎖舌鎖定式安全門開關

·多重功能：同時具備機構鎖定和監控功能

·多種編碼?式：唯?編碼和通?編碼?式可選

·采??檢交叉互檢設計：周期性的雙重互檢提?安全性

·獨?冗余雙輸出：防?單個回路失效引起安全隱患

·外觀?巧：截?尺?29.7mm*29.7mm

·安裝靈活：可實現在不超過30mm的鋁框上直接安裝，不需?架

▊	產品選型表

鎖定方式	配置	型號	輸出方式	編碼方式
電磁鎖定	標準型	D3SL-E-DB-N2	NPN	通用編碼
		D3SL-E-DB-N1	NPN	唯一編碼
		D3SL-E-DB-P2	PNP	通用編碼
		D3SL-E-DB-P1	PNP	唯一編碼
	高級型	D3SL-E-DG-N2	NPN	通用編碼
		D3SL-E-DG-N1	NPN	唯一編碼
		D3SL-E-DG-P2	PNP	通用編碼
		D3SL-E-DG-P1	PNP	唯一編碼
機械鎖定	標準型	D3SL-E-JB-N2	NPN	通用編碼
		D3SL-E-JB-N1	NPN	唯一編碼
		D3SL-E-JB-P2	PNP	通用編碼
		D3SL-E-JB-P1	PNP	唯一編碼
	高級型	D3SL-E-JG-N2	NPN	通用編碼
		D3SL-E-JG-N1	NPN	唯一編碼
		D3SL-E-JG-P2	PNP	通用編碼
		D3SL-E-JG-P1	PNP	唯一編碼
說明

▊

型號說明

▊

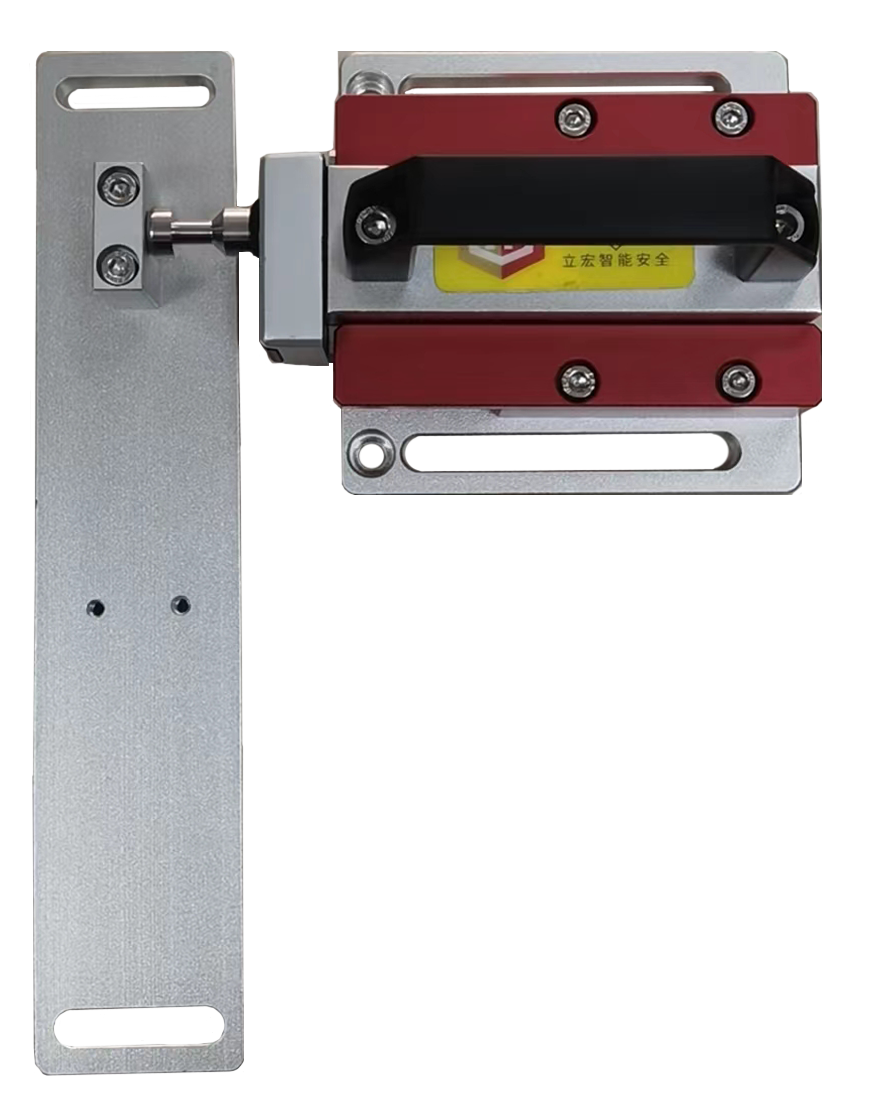

安全門閂

安全門閂BS06	RFID電磁鎖門鎖+安全門閂

▊	技術參數


標準		ISO 13849-1（Category 4/Pl e）； IEC/EN60947-5-3
認證		CE
鎖定方式		電磁鎖定/機械鎖定
安全輸出		NPN2/PNP2
響應時間	鎖定→解除鎖定	100ms(獨立工作)
響應時間	解除鎖定→鎖定	100ms(獨立工作)
鎖定	鎖定保持力Fzh	≥2000N
	鎖栓插入偏差	≤2mm
	機械耐久力	>100萬次（門操作速度1m/s）
	操作頻率	1Hz
	旋轉門最小使用半徑	≥220mm
	手動解鎖	正面、背面
級聯連接		最多20臺
控制輸出（0SSD 輸出）	輸出類型	晶體管輸出×2
	最大負載電流	≤200mA
	殘余電壓（ON時）	<2.5V@200mA
	OFF時電壓	≤ 2V @ 線纜 5m
	泄露電流	≤0.5mA
	最大負載容量	2.2uF
	負載連接電阻	≤2.5Ω
AUX 輸出(非安全輸出)	輸出類型	晶體管輸出
	輸出數量	1
	最大負載電流	50mA
	殘余電壓（ON時）	≤2.5 V @ 50mA
外部輸? （斷路電流）	安全輸入	1.5mA*2
	復位/EDM輸入	約10mA*1
	鎖定控制輸入	約10mA*1
	0SSD動作切換輸入	約10mA*1
電源	?作電壓	DC24V±15%
電源	額定功率	4.6W（空載）
保護		安全斷路保護、電流限制、過載保護、過壓保護、過熱保護停止和重啟、反極性保護、瞬態噪聲保護、失效脈沖保護
環境抗耐性	外殼防護等級	IP65
	動作環境溫度	-20℃~55℃（無凍結）
	存放環境溫度	-25℃~70℃（無凍結）
	動作環境濕度	5%~95%RH
	存放環境濕度	5%~95%RH
	耐振動	10至55Hz、雙振幅2.0mm、X、Y、Z各方向5分鐘（IEC60947-5-3）
	耐沖擊	30g X、Y、Z各?向6次（IEC60947-5-3）
風險時間		100ms
啟動時間		3.5s
材質		尼龍/鋅合金/不銹鋼

▊

指示燈說明

指示燈名稱c	亮燈顏色	狀態說明
輸出指示燈	紅、綠	OSSD輸出：綠色 OSSD關閉：紅色 OSSD錯誤：紅色閃爍(2Hz) EDM錯誤：紅色閃爍(1Hz)
鎖定指示燈	綠色	門鎖鎖定：點亮鎖定異常：2Hz閃爍(電磁鐵錯誤，光耦錯誤，RFID丟失) 無RFID：1Hz閃爍嘗試上鎖：雙閃亮嘗試解鎖：雙閃滅未鎖定：熄滅
輸入指示燈	橙色	正常輸入：點亮無輸入(等待輸入)：熄滅等待RSET復位：1Hz閃爍
工作狀態 指示燈	綠、紅、橙	鎖定且有輸出：綠燈無輸出且無系統(不包含上述三種燈)錯誤：紅燈電壓錯誤：橙色燈1Hz閃爍內部通訊自檢錯誤：紅色燈2Hz閃爍內部信號自檢錯誤：紅色燈1Hz閃爍內部信號校檢錯誤：綠色燈1Hz閃爍

▊	產品尺寸圖


▊

指示燈說明

D3SL-E RFID電磁鎖舌鎖定式安全門開關 技加選型頁面 -5.png

▊

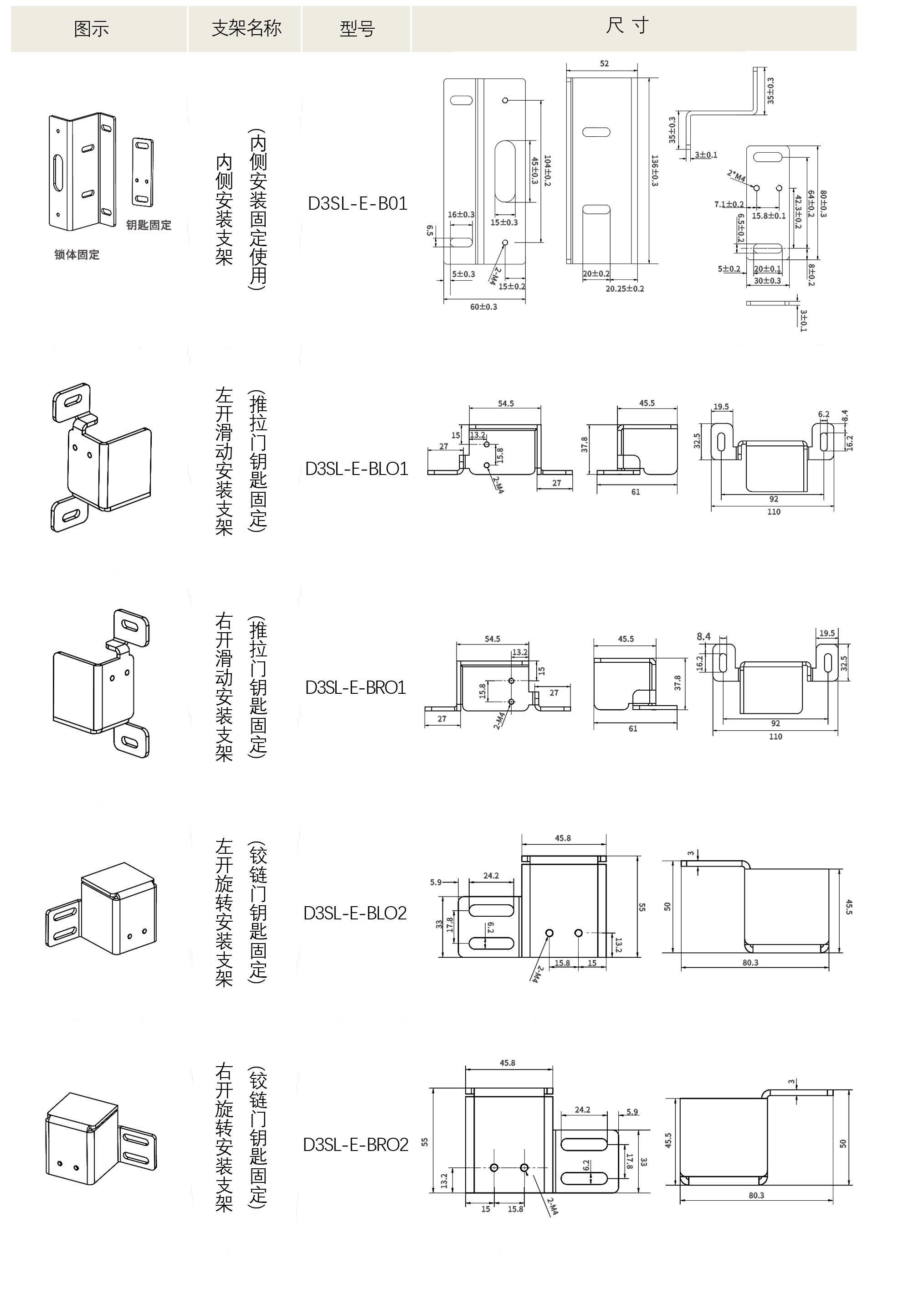

安裝示意圖

無安裝支架	內裝支架安裝

左開滑動支架安裝

右開滑動支架安裝

左開旋轉支架安裝

右開旋轉支架安裝
