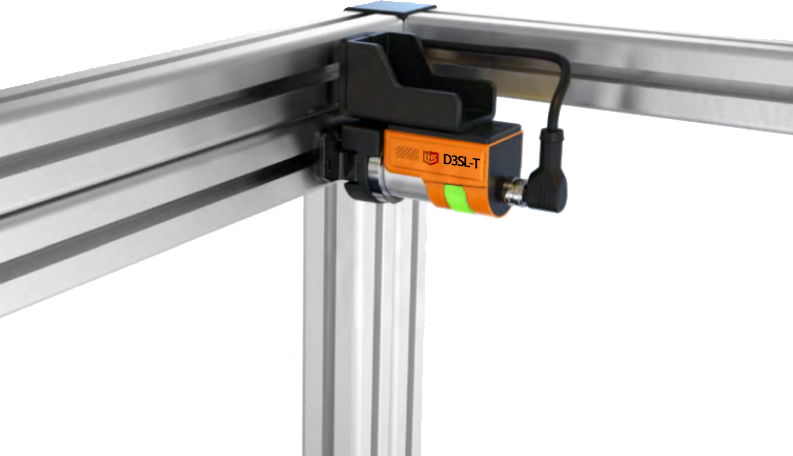

D3SL-T-RFID電磁鎖定式

·電磁力鎖定500N

·采用小平面“電磁"鎖定結構

·支持16 至 20 臺級聯連接

·匹配器內置永久磁鐵設計

·小型機身，安裝簡單

·全視角醒目指示燈

·不會產生磨損粉末

·IP65/IP67防護

▊	D3SL-T/RFID系列選型表

鎖定方式	配置	型號	輸出方式	編碼方式
電磁鎖定	標準型	D3SL-T-DB-N2	NPN	通用編碼
		D3SL-T-DB-N1	NPN	唯一編碼
		D3SL-T-DB-P2	PNP	通用編碼
		D3SL-T-DB-P1	PNP	唯一編碼
	高級型	D3SL-T-DG-N2	NPN	通用編碼
		D3SL-T-DG-N1	NPN	唯一編碼
		D3SL-T-DG-P2	PNP	通用編碼
		D3SL-T-DG-P1	PNP	唯一編碼

▊	D3SL-T/RFID技術參數

類型		鉸鏈門用
		小型
		M12連接器
		標準型	高功能型
工作距離	Sao(off-0n)	4mm
	Sar(on-0ff)	4mm
響應時間	鎖定→解除	155ms
	解除→鎖定	155ms
	檢測→非檢測	20ms+2ms*(級聯連接臺數-1)
	非檢測→檢測	300ms+25ms*(級聯臺數-1)
控制輸出（OSSD輸出）	輸出方式	晶體管輸出“2
	最大負載電流	150mA
	殘余電壓(on時)	最?2.5V（電纜5m時）3.5V（電纜31m時）
	OFF時電壓	最?2.0V（電纜5m時）3.0V（電纜31m時）
	泄露電流	最高0.5mA
	最大負載容量	0.8uF
	負載連線電阻	最大2.5歐
AUX輸出（非安全系輸出）	輸出方式	晶體管輸出
	最大負載電流	50mA
	殘余電壓（ON時）	最大2.5V（電纜5m時）、3.5V(電纜31m時）
外部輸入（短路電流）	安全輸入	約 1.5 mAx2
	鎖定控制輸入OSSD動作切換輸入	約2.5 mA
	復位/EDM輸入	約5mA(僅高功能型）
	EDM 選擇輸入	約 2.5 mA(僅高功能型)
電源	電源電壓	24 VDC士10%包括紋波(P-P)10% Class2
	消耗功率	<5W
保護電路		電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護
耐環境性	外殼防護等級	IP65/67(IEC60529)
	使用環境溫度	零下20度到55度無凍結
	存放環境溫度	零下25度到70度無凍結
	使用環境濕度	5%至95%RH
	存放環境濕度	5%至 95%RH
	耐振動	10 至 55 Hz、雙振幅2.0 mm、X、Y、Z各方向5分鐘(IEC60947-5-3
適用標準		ENISO13849-1:2015（PLe,Category4）, IEC60947-5-3,EN60947-5-3

▊	安全?開關型號說明

▊

接線圖

標準型（NPN、?級聯）	標準型（PNP、?級聯）

標準型（NPN、級聯）

標準型（PNP、級聯）

?功能型（NPN、?級聯）

?功能型（PNP、?級聯）

"開閉聯動，紫色接0V;鎖閉聯動紫色斷開

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電,磁接觸器等)

S:復位開關

"開閉聯動，紫色接+24V;鎖閉聯動紫色斷開

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺錄色)接入0V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電磁接觸器等)

S :復位開關

高功能型(NPN、級聯)

"開閉聯動，紫色接0V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V; 3.只使用EDM:將EDM選擇(粉色線)斷開 K1,K2:外部設備(強制導向式繼電器、電磁接觸器等) S:復位開關	"開閉聯動，紫色接0V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使?EDM和復位：將EDM選擇（粉?線）,復位/EDM（淺綠?）接?+24V; 3.只使?EDM：將EDM選擇（粉?線）斷開 K1,K2：外部設備（強制導向式繼電器、電磁接觸器等） S ：復位開關
?功能型（PNP、級聯）

開閉聯動，紫色接+24V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入OV; 3.只使用EDM:將EDM選擇(粉色線)斷開 K1,K2:外部設備(強制導向式維電器、電磁接觸器等) S:復位開關	開閉聯動，紫色接+24V;鎖閉聯動紫色斷開 *1.使?EDM和復位：如圖接線 2.不使?EDM和復位：將EDM選擇（粉?線），復位/EDM（淺綠?）接?0V; 3.只使?EDM：將EDM選擇（粉?線）斷開 K1,K2：外部設備（強制導向式繼電器、電磁接觸器等） S ：復位開關
