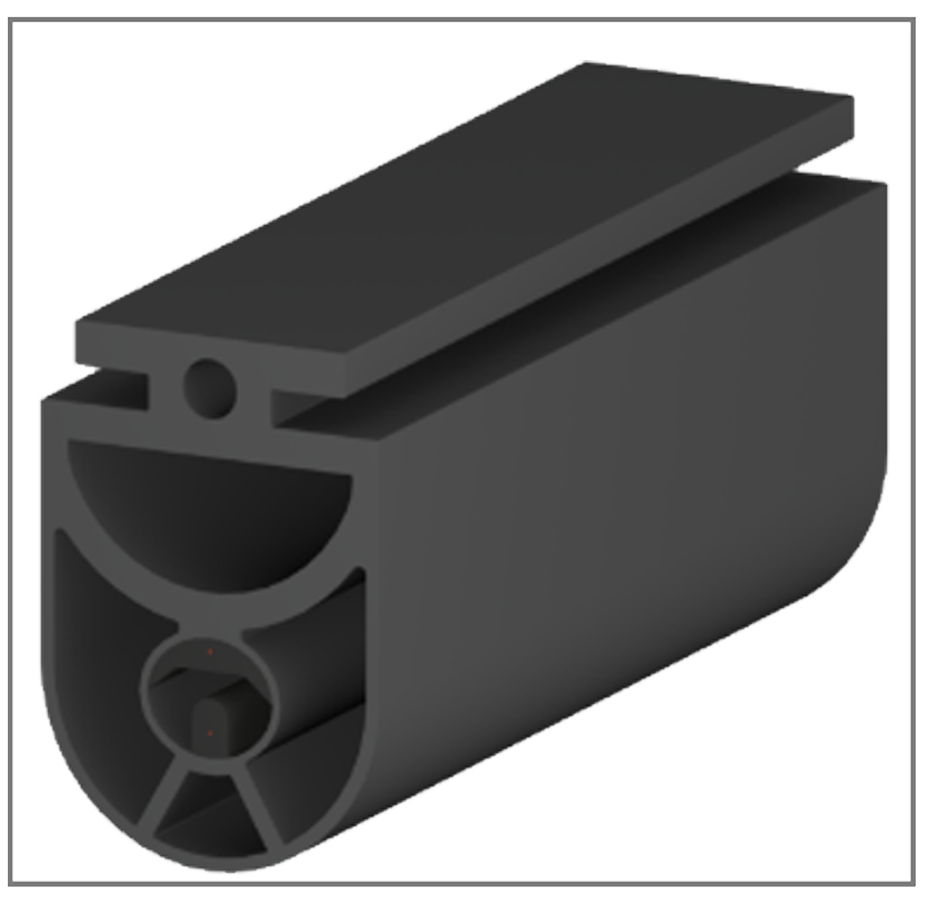

| SGE 安全觸邊 |
 | ·外形材料EPDM或TPE |
| 產品選型 |
 |  |  |  |

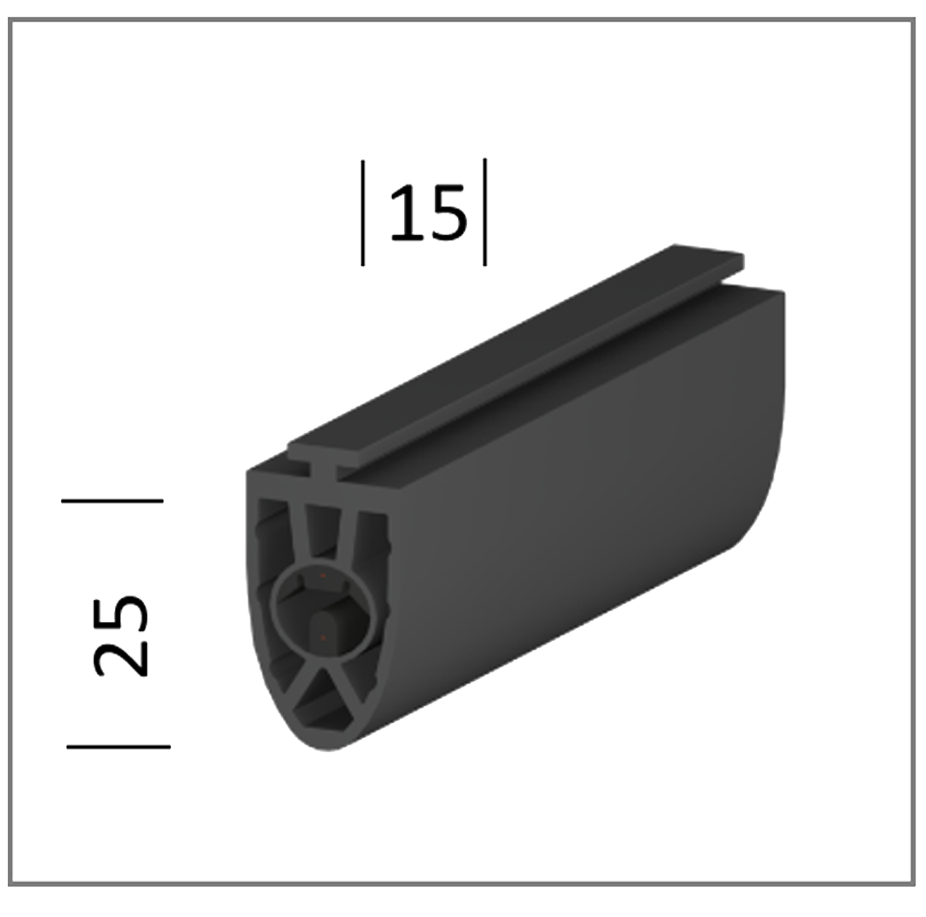

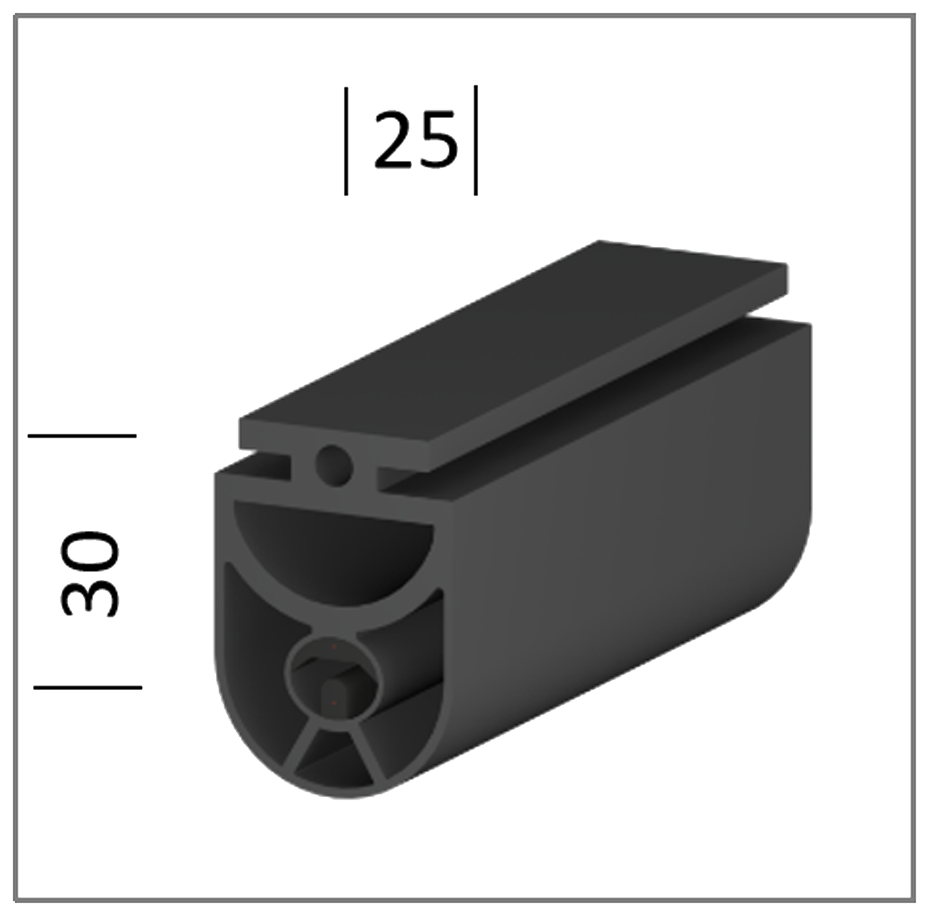

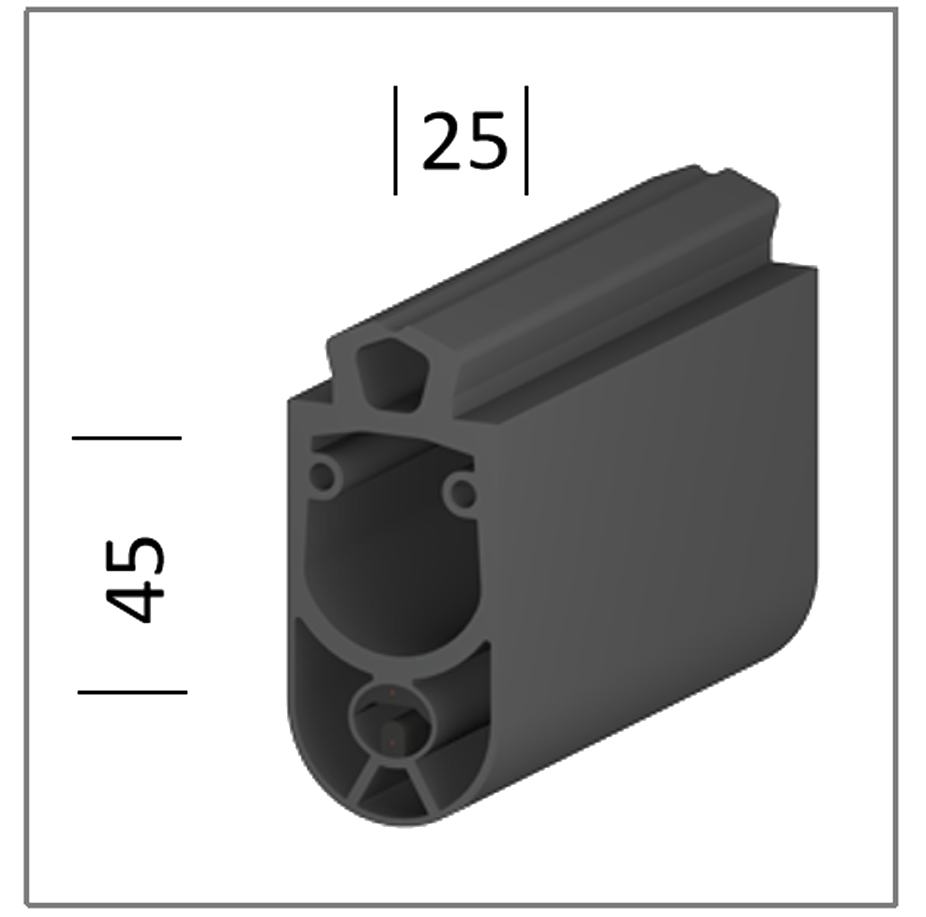

產品型號 | SGE1525TT | SGE2530 | SGE2545 |
材料 | TPE | EPDM | EPDM |
材料硬度 | 65 shore A | 65 shore A | 65 shore A |
產品尺寸 （寬*高） | 15mm*25mm | 25mm*30mm | 25mm*45mm |
防護等級 | IP65(可選IP 68) | IP65(可選IP 68) | IP65(可選IP 68) |
操作溫度 | -10~50℃ | -10~50℃ | -10~50℃ |
電容電壓 | 24V 100mA | 24V 100mA | 24V 100mA |
安全標準 | EN ISO 13856-2 /EN 12978 /EN ISO 13849-1 /UL 325 | ||
| 訂購信息 |
注：
* 對于多數配置的標準材料是EPDM。
（例外：用于SGE1525TT的標準材料是TPE）。
** 可買到所有外形的帶角度的鋁安裝通道，除了SGE1525TT。
*** 比如，150C=150mm長的電纜，150MQD=末端帶1個快速斷開雄連接器的150mm長的電纜。
·安全觸邊安裝在各種自動門以和移動裝置的邊緣，以及其他可能發生沖擊和擠壓的位置，來保護人身以及設備的安全。 ·安全觸邊的特殊外形（橡膠外形）可來保護安全觸條防止損壞并可以實現超過90度的彎曲。 ·觸邊可串聯并用控制器監控。最后一個安全觸邊需使用電阻。這種設計能監視整個電路的短路和斷線 |  |
| 產品特性 |
材料： | EPDM |  |
材料硬度： | 65 Shore A | |
最大單個長度： | 25m | |
防護等級： | IP65 | |
機械力： | 500N | |
切換周期： | 105 | |
切換角度： | 2*20° | |
啟動電阻： | ≤100? | |
電器容量： | 24V 100mA | |
操作溫度： | -20~55℃ | |
最大操作溫度： | -20~75℃ | |
觸邊電纜最大長度： | 100m | |
最大串聯連接數： | 10個連接 | |
無動作末端區域： | 20mm | |
連接電纜： | 2導線，34mm2 |
| 耐化學性： |
| 特性 | TPE (SGE1525TT) | EPDM (SGE2530TT, SGE2545TT) |
撕破力（阻力） | 3 | 3 |
最終可拉長力 | 3 | 3 |
20℃時回彈時間 | 2 | 2 |
抗持久變形 | 3-4 | 2 |
磨損 | 3 | 3 |
撕拉時延長性 | 4-5 | 3 |
低溫彈性 | 2 | 2 |
耐高溫穩定性 | 4 | 2 |
氧化穩定性 | 1 | 1 |
耐UV穩定性 | 1 | 1 |
耐露天/空氣 | 1 | 1 |
耐火性 | 6 | 6 |
氣體滲透性 | 3 | 4 |
? 關鍵： ? 1=很好；6=不足 ? EPDM 乙烯及丙烯橡膠：好 ? 抗臭氧和侵蝕，特別適用于有侵蝕性 的化學制品。 ? TPE 熱塑性人造橡膠 | ||
| 特性 | TPE (SGE1525TT) | EPDM (SGE2530TT, SGE2545TT) |
耐水性 | 1 | 1-2 |
稀釋酸 | 1 | 2 |
稀釋液 | 1 | 2 |
非氧化酸 | 2 | 2 |
氧化酸 | 2 | 4 |
ASTM油#3 | 2 | 6 |
植物油 | 1-2 | 5 |
有機溶劑 | 2-3 | 2 |
酮溶劑（含氧） | 2-3 | 3 |
碳氫化合物 | 2-3 | 5-6 |
酒精 | 1 | 1 |
| ? 關鍵： ? 1=無效，持久接觸 ? 2=幾乎沒有效，少許接觸 ? 3=一般效果，一般接觸 ? 4=顯著效果，減少接觸 ? 5=嚴重效果，非常簡短接觸 ? 6=極端效果，避免接觸 | ||
| 特性數據： |
| 特性數據： |

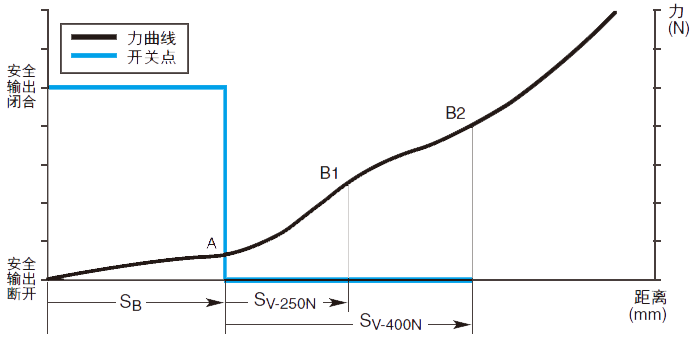

以SGE2530為例（試驗速度v=10mm/s時的特性值） 測試溫度 +20°C |
 |
| SGE1525TT（測試速度V=10mm/s時的特性值） | SGE1525TT（（測試速度V=100mm/s時的特性值） | ||
| 測試溫度 | +20°C | 測試溫度 | +20°C |
| 觸發力FA(N) | 42 | 觸發力FA(N) | 43 |
| 觸發距離SB(mm) | 2.6 | 觸發距離SB(mm) | 6.4 |
超行程距離Sv(mm) （250N時) | 8.1 | 超行程距離Sv(mm) （250N時) | 7.7 |
超行程距離Sv(mm) （400N時） | 9.5 | 超行程距離Sv(mm) （400N時） | 8.6 |
| 注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3。 | 注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3。 | ||
| SGE2530（測試速度V=10mm/s時的特性值） | SGE2530（（測試速度V=100mm/s時的特性值） | ||
| 測試溫度 | +20°C | 測試溫度 | +20°C |
| 觸發力FA(N) | 57 | 觸發力FA(N) | 63 |
| 觸發距離SB(mm) | 3.9 | 觸發距離SB(mm) | 4.4 |
超行程距離Sv(mm) （250N時) | 2.3 | 超行程距離Sv(mm) （250N時) | 2.7 |
超行程距離Sv(mm) （400N時） | 6.7 | 超行程距離Sv(mm) （400N時） | 7.2 |
注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3 | 注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3。 | ||
| SGE2545（測試速度V=10mm/s時的特性值） | SGE2545（（測試速度V=100mm/s時的特性值） | ||
測試溫度 | +20°C | 測試溫度 | +20°C |
觸發力FA(N) | 68 | 觸發力FA(N) | 83 |
觸發距離SB(mm) | 7.4 | 觸發距離SB(mm) | 7.8 |
超行程距離Sv(mm) （250N時） | 15.8 | 超行程距離Sv(mm) （250N時) | 15.2 |
超行程距離Sv(mm) （400N時) | 18.3 | 超行程距離Sv(mm) （400N時） | 17.7 |
注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3 | 注：根據EN ISO 13856-2進行測試， 試樣圓整為80mm， 觸發點C3 | ||
| 安裝： |

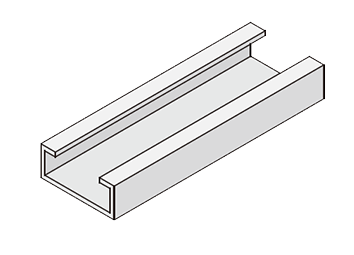

1.為了便于安全觸邊的安裝， 須將安裝基座固定在平坦表面上。如果安全觸邊需要以一定的弧度安裝， 彎曲半徑不得小于規定的最小值 | 5.必須將連接導線和帶終端電阻的電纜端部放入安裝基座中。 |
 | |

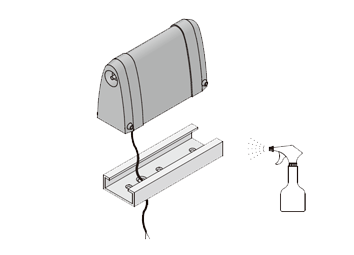

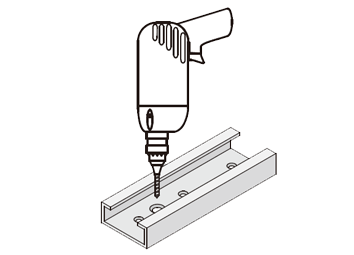

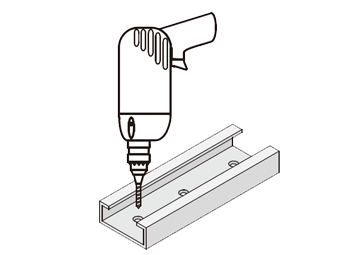

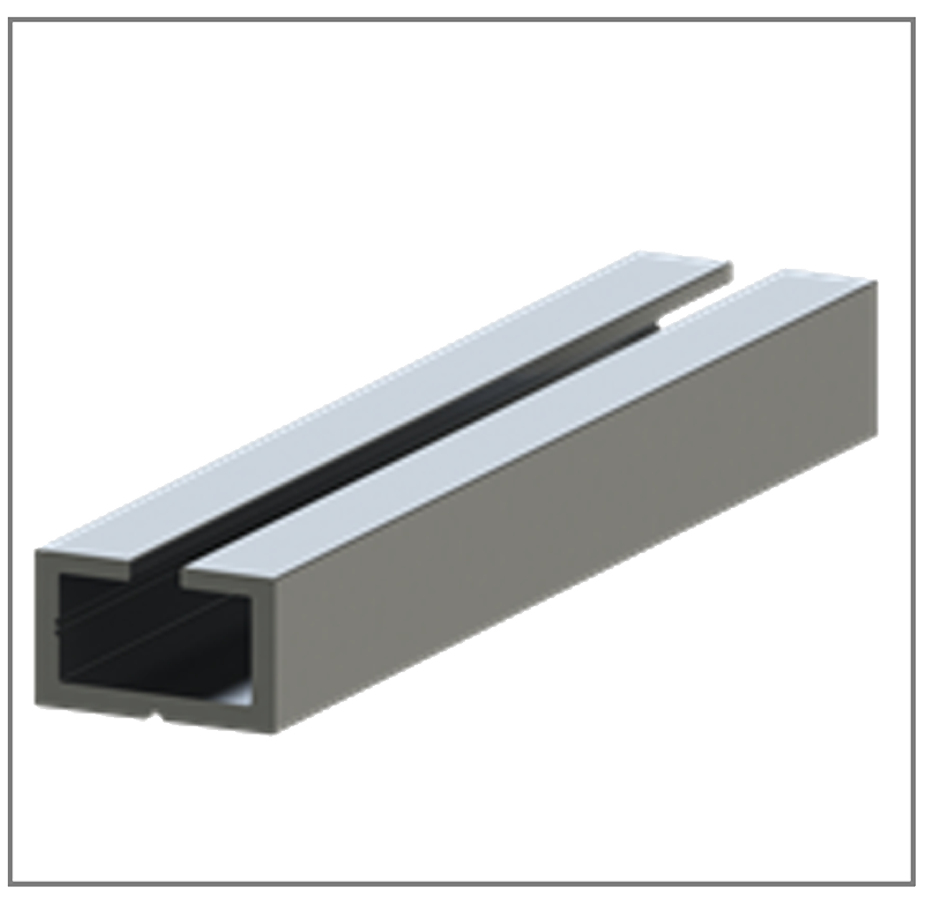

2.安裝基座必須用沉頭螺釘或鉚釘固定， 直徑為4mm即可。釘孔為4.5mm， 必須在安裝基座的整個長度上均勻分布， 孔間距不得超過300mm。 必須按螺釘尺寸加工沉孔部分。 SGE-2530/2545 （L形） | 6.要使安全觸邊更容易安裝， 應該在安裝基座和安全觸邊上噴肥皂水。肥皂水蒸發后， 安全觸邊就可以牢靠地固定在鋁質基座上。為了避免安全觸邊以后滑動， 不得使用滑石粉、油等效果持久的潤滑劑 |
 |  |

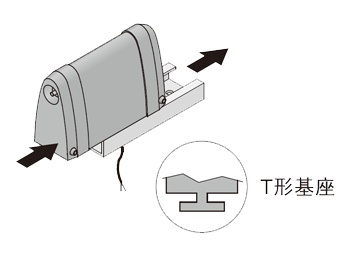

使用SGE-1525TT時， 在槽上鉆一個導向孔， 確保沉頭螺釘?shù)念^部能夠穿過（約8mm）。 | 8.對于帶T形基座的安全觸邊(SGE-1525TT/-2530/-2545)， 應順著安裝基座的槽從側面插入。 |
 |  |
3.不能使用平頭或圓頭螺釘， 否則會損壞安裝基座中的連接導線 | 要使用其它緊固方法， 必須事先與制造商商定 |
 | |

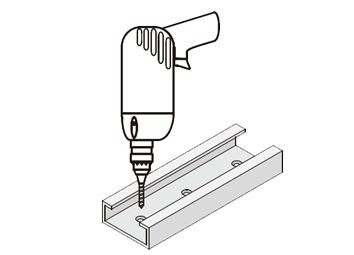

4.為了使連接導線穿過基座， 必須在適當位置鉆一個8mm的孔。 仔細去除兩邊的毛刺 | |
 |
