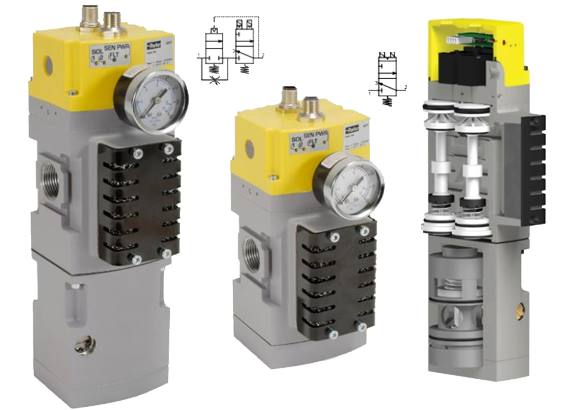

| ▊ | 外部監控 |
|
|

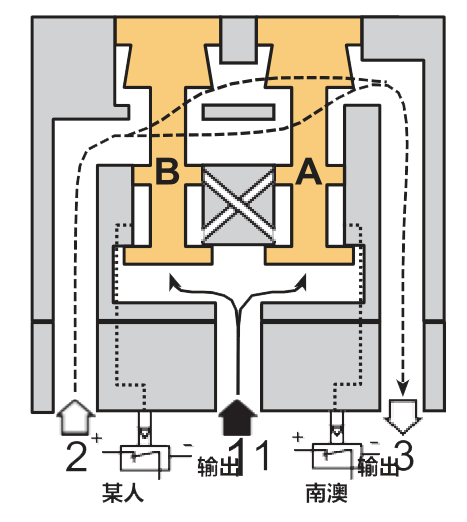

| ▊ | 開始條件 |
 | 安全排氣閥首先通過閥元件 A 和 B 將入口 1 關閉至出口 2。出口 2 對排氣 3 打開。傳感器 SA 和 SB 處的壓力信號均已排出，并且傳感器 SA 和 SB 的觸點 1 和 2已連接。常閉傳感器均向外部監控系統提供電壓反饋信號。 |

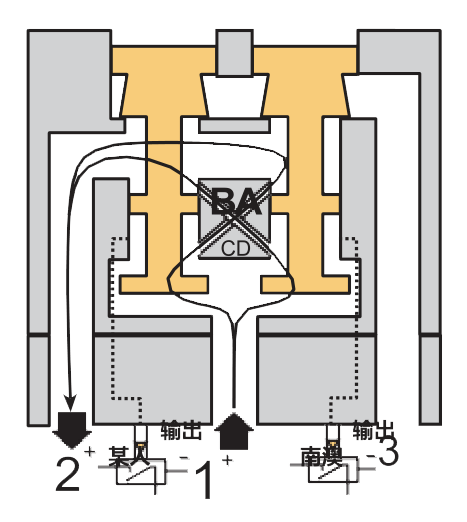

| ▊ | 普通手術 |
 | 在正常操作期間，兩個電磁閥同時通電，驅動兩個先導閥并導致閥元件 A 和 B 移動。然后入口 1 通過橫流通道 C 和 D 連接到出口 2。排氣 3 被關閉。傳感壓力信號進入每個壓力傳感器并等于入口壓力。兩個傳感器觸點都打開，并且沒有電壓信號提供給外部監控系統。這表明閥門兩側均按預期啟動 |

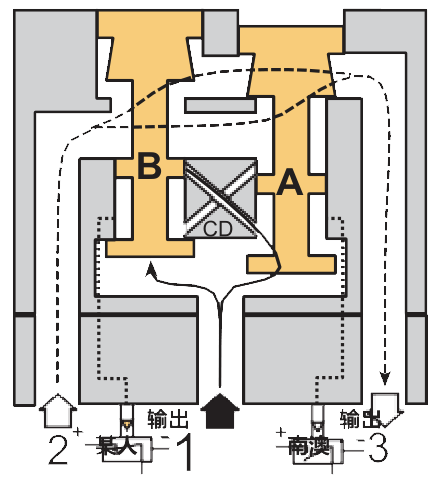

| ▊ | 檢測故障 |
 | 系統或閥門本身的故障可能會導致一個閥元件打開而另一個閥元件關閉。然后空氣流過閥元件 A 上的入口提升閥，進入橫流通道 D，但基本上被閥芯阻擋元件 B 的一部分。經過元件 B 的大尺寸開放排氣通道使出口處的壓力保持在入口壓力的 2% 以下。來自 A 側的全感測氣壓流向傳感器 SA，減壓流向傳感器 SB。該全壓力信號導致 SA 打開。傳感器 SB 的壓力信號降低，未打開。外部監控系統可以通過監控SA 和 SB 傳感器的輸出來檢測故障。然后，外部監視器系統必須做出相應反應，關閉電源閥門電磁閥和任何其他被認為需要停止機器的部件 |

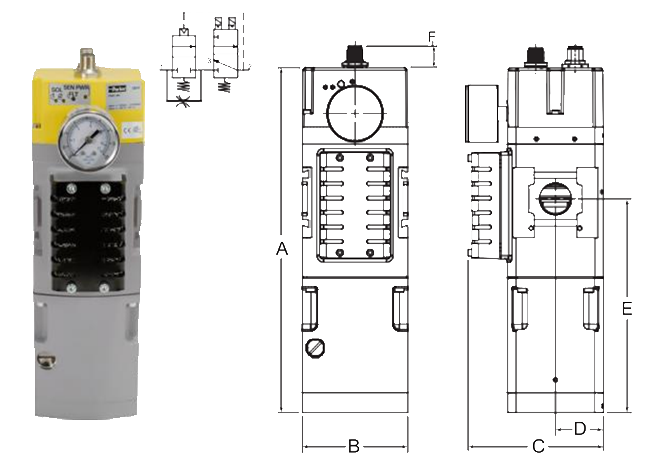

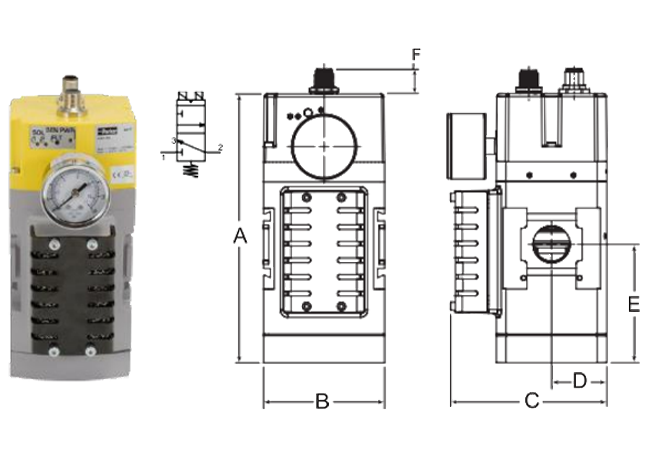

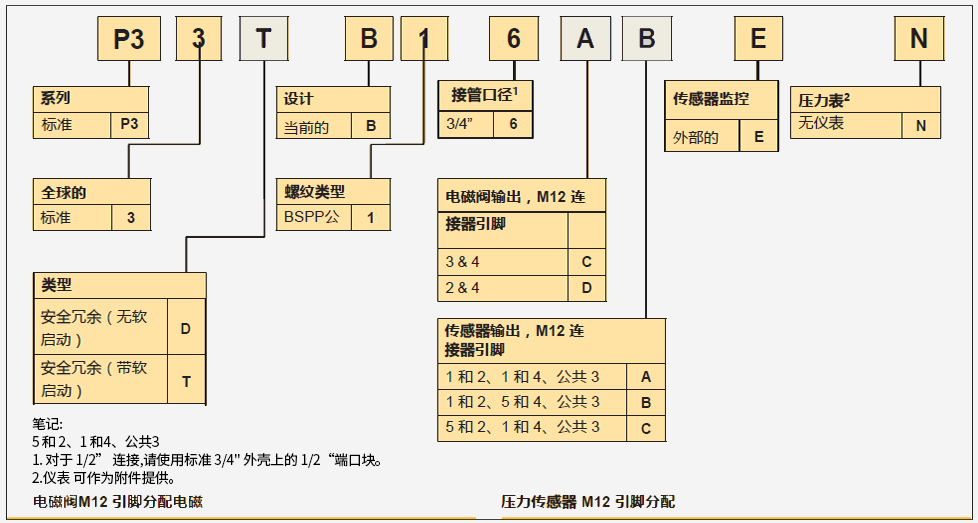

| ▊ | 安全排氣閥技術數據 |
 |   |
| 方面 | |||||||||
| 標準標稱流量 | ABCDEF數據庫 | ||||||||
| 1→2 | 2→3 | ||||||||
| 港口 | 升/分鐘 (SCFM) | 升/分鐘 (SCFM) | 毫米（英寸） | ||||||
| 外部監控 帶軟啟動 | 3/4" | 4,100 (145) | 7,500 (265) | 261.9 | 80.0 | 109.3 | 36.5 | 162.3 | 16.3 |
| (10.31) | (3.15) | (4.30) | (1.44) | (6.39) | (0.64) | ||||
外部監控 無軟啟動 | 3/4" | 4,300 (152) | 7,500 (265) | 78.7 | 80.0 | 109.3 | 36.5 | 79.0 | 16.3 |
| (7.03) | (3.15) | (4.30) | (1.44) | (3.11) | (0.64) | ||||
一般技術數據 | 電氣規格 | ||
閥門類型 | 外部監控、冗余、雙提升閥芯 | 工作電壓 | 24V直流 |
慢啟動 | 選修的 | 電氣連接 | 兩個 M12 連接器 |
閥門功能 | 3/2 路，常閉 | 切換時間1-2（ms） | 23.3 |
筑屋材料 | 鑄鋁 | 切換時間2-3（ms） | 42.7 |
密封件 | 丁腈橡膠 | 占空比 （％） | 100% |
緊固件 | 不銹鋼/黃銅 | 工作電壓（直流） | 21.6 至 26.4 |
消音器 | 鋼制、無堵塞安全設計 | 標稱功率 | |
重量 啟動千克（磅） | 2.9 (6.5) 帶軟啟動 1.9 (4.2) 無軟 | 每個電磁線圈在 24V 直流（瓦）+/- 10% 1.2 W | |
根據 EN ISO 13849-1，該安全閥適用于類別 4、Ple、sil 3。（經過 cCSAus 認證并帶有 CE 標志） | 每個壓力傳感器在 24V直流 1.2 W | ||
| ▊ | 規格 |
運營壓力 | 2 至 10 bar |
| 最低工作壓力 | |
| 壓力 | 2巴 |
| 環境溫度 | 4° 至 50°C |
推薦過濾 | 40μ |
| 工作介質 | 壓縮的空氣 |
| 流媒體 | 壓縮空氣符合 ISO 8573-1 Class 7:4:4 |
| 入口防護等級 | IP65防護等級 |
| B10（零） | 1000 萬次開關周期 |
| B10 d（微歐） | 2000 萬次開關周期 |
| 軟啟動在大約輸入壓力的 60% 時打開至全流量 | |
| ▊ | 安全排氣閥機械指令概述 |
| 機械指令概述 | 機械指令 |
機械指令的目標是保護人類和環境免受各類機械引起的事故的影響?；跇?biāo)準 EN13849 [機器安全；控制系統的安全相關部分]這些標準建立了評估安全相關控制系統的程序。 | 這確保安全不僅僅關注組件可靠性，而是引入常識性安全原則，例如安全相關控制部件的冗余、多樣性和故障安全行為 |

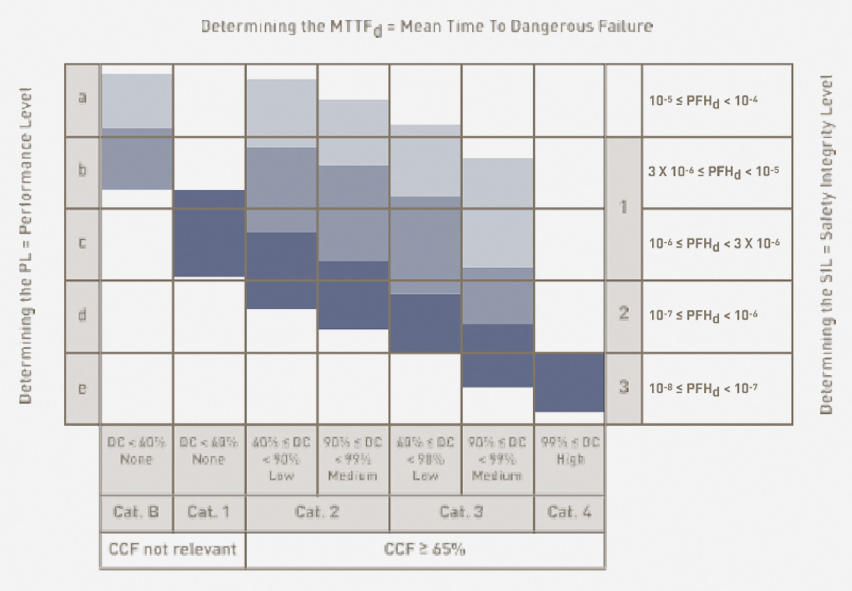

基于風險評估的所需性能等級 (PLr) 現在通常用于確定控制系統和機械應用所需的安全等級。性能等級（PL）基于原有的B、1、2、3、4安全類別、診斷能力、平均危險故障時間（MTTFd）和共因故障（CCF），定義給定安全功能的安全等級。 | 機械指令的新 EN 13849 標準規定，當安全控制電路的性能水平等于或大于應用程序所需的性能水平時，機器是安全的。在確定所需的性能水平時，風險越大，對控制系統的要求越高。 |
PLr ≦PL | |
| 根據 EN 13849-1 確定 PLr | 根據 EN 13849-1 確定 PL |

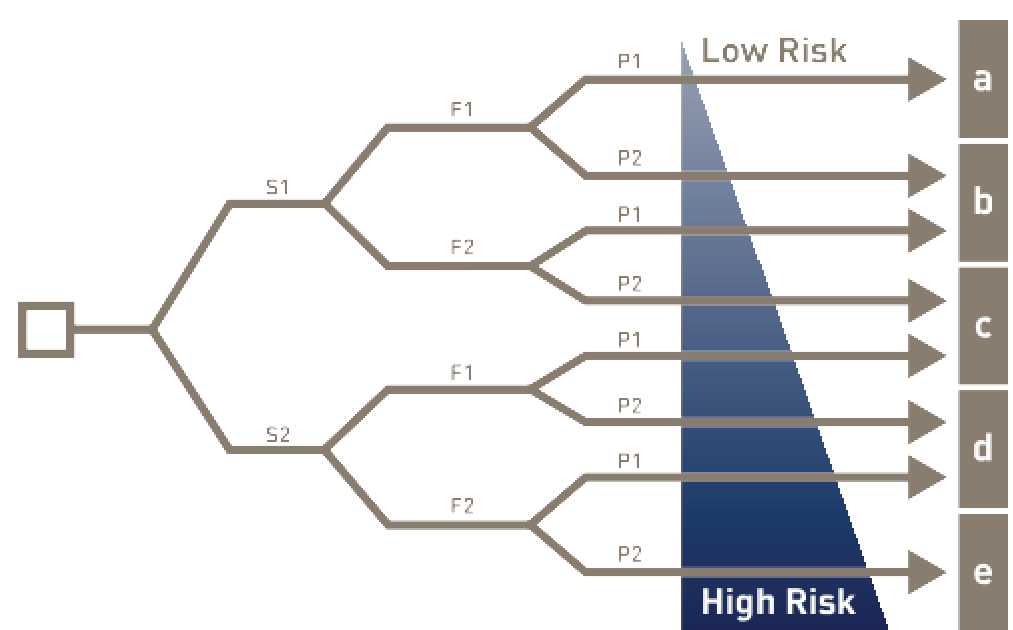

| 每種危險情況的級別分為從 a 到 e 的五個性能級別。對于 PL a，控制功能對降低風險的貢獻較低，而對于 PL e，則較高。 風險圖可用作確定安全功能所需性能水平 PLr 的指南。 |  |

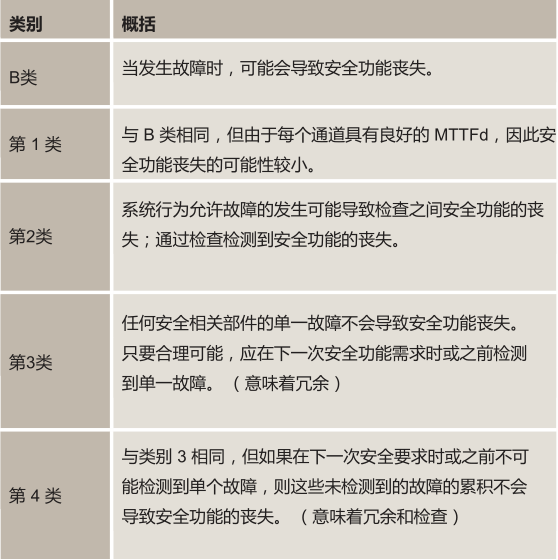

 | EN 13849-1 定義的類別 |
 | |
風險參數 (S) 傷害的嚴重程度 S1 輕微（通常可逆的損傷） S2 嚴重（通常是不可逆轉的傷害或死亡） (F) 暴露于危險的頻率和/或持續時間 F1 很少到不頻繁和/或短暫 F2 頻繁到連續和/或長時間 (P) 避免危險的可能性 P1 避免危險的可能性 P2 幾乎不可能 | |

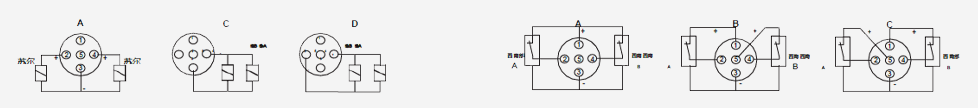

| ▊ | 安全排氣閥線路圖 |

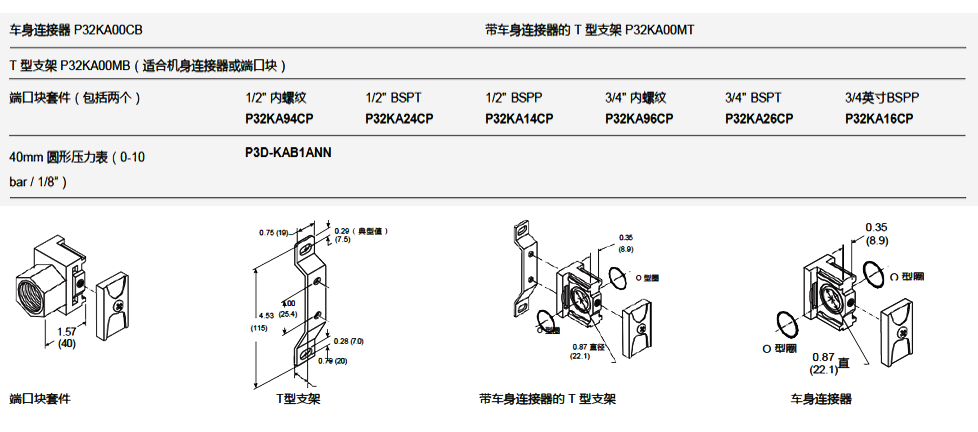

| ▊ | 安裝硬件 |
