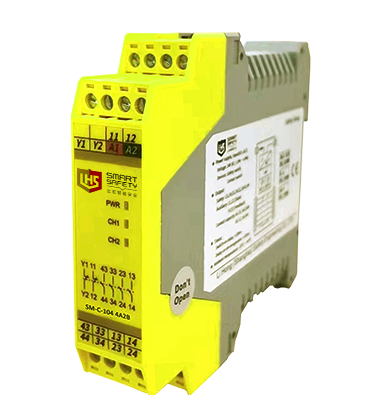

SM-C-104系列安全擴展模塊

· 是一款安全繼電器輸出擴展模塊

· 接收現場的安全開關信號，并擴展為4路NO(常開)安全輸出觸點和2路NC(常閉)輔助輸出觸點
· 2路輔助觸點可分別用于輸出狀態指示及故障反饋

▊	產品選型

產品名稱

型號

安全輸入1CH

安全輸出

訂貨編號

SM-C-104 4A2B

24V DC

安全開關、觸點開關

4NO+2NC

LHS

說明

安全開關、觸點開關

▊

安全性能

· 性能等級 (PL)：PLe

· 安全類別 (Cat.)：Cat.4

· 任務時間 (TM)：20年

· 診斷覆蓋率 (DC/DCavg)：99%

· 安全完整性等級 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分?jǐn)?shù) (SFF)：99%

· 危險失效概率 (PFHd)：1.78E-9/h

· 停止級別 (Stop Category)：0

符合標準EN ISO13849

符合標準IEC61508, IEC62061

符合標準EN 60204-1

▊	主要技術參數

電源特性
供電電壓	24V DC
電壓范圍	-15%~+10%
電流損耗	≤70mA (24V DC)
輸入特征
輸入電流	≤70mA (24V DC)
導線電阻	≤15Ω
輸入設備	安全開關、觸點開關
輸出特征
觸點數量	4NO + 2NC
觸點材料	AgSnO2 + 0.2 μm Au
觸點熔絲保護	10A gL/gG, NEOZED(常開觸點) 6A gL/gG, NEOZED(常閉觸點)
切換容量(EN60947-5-1)	AC-15, 5A/230V; DC-13, 5A/24V
安全輸出	13, 14, 23, 24, 33, 34, 43, 44
輔助輸出	11, 12(狀態指示)；Y1, Y2(故障反饋)
觸點類型	強制導向
機械壽命	107次以上
時間特征
吸合緩沖時間	≤30ms
釋放緩沖時間	≤20ms
恢復時間	≤100ms
電源短時中斷	20ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
環境特性
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
絕緣特性
過壓等級	Ⅲ
污染等級	2
額定絕緣電壓	250V AC
防護等級	IP20
海拔高度	≤2000m
額定沖擊電壓	6000V (1.2/50us)
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認 證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4

▊	產品尺寸圖

外形尺寸(深×高×寬)： 114.5mm×99.0mm×22.5mm

產品凈重200g

▊	功能框圖/典型應用

功能框圖	典型應用

▊

接線示意圖

電源 / 輸入回路	開關輸入
電源 / 輸入回路
輸出回路
反饋回路

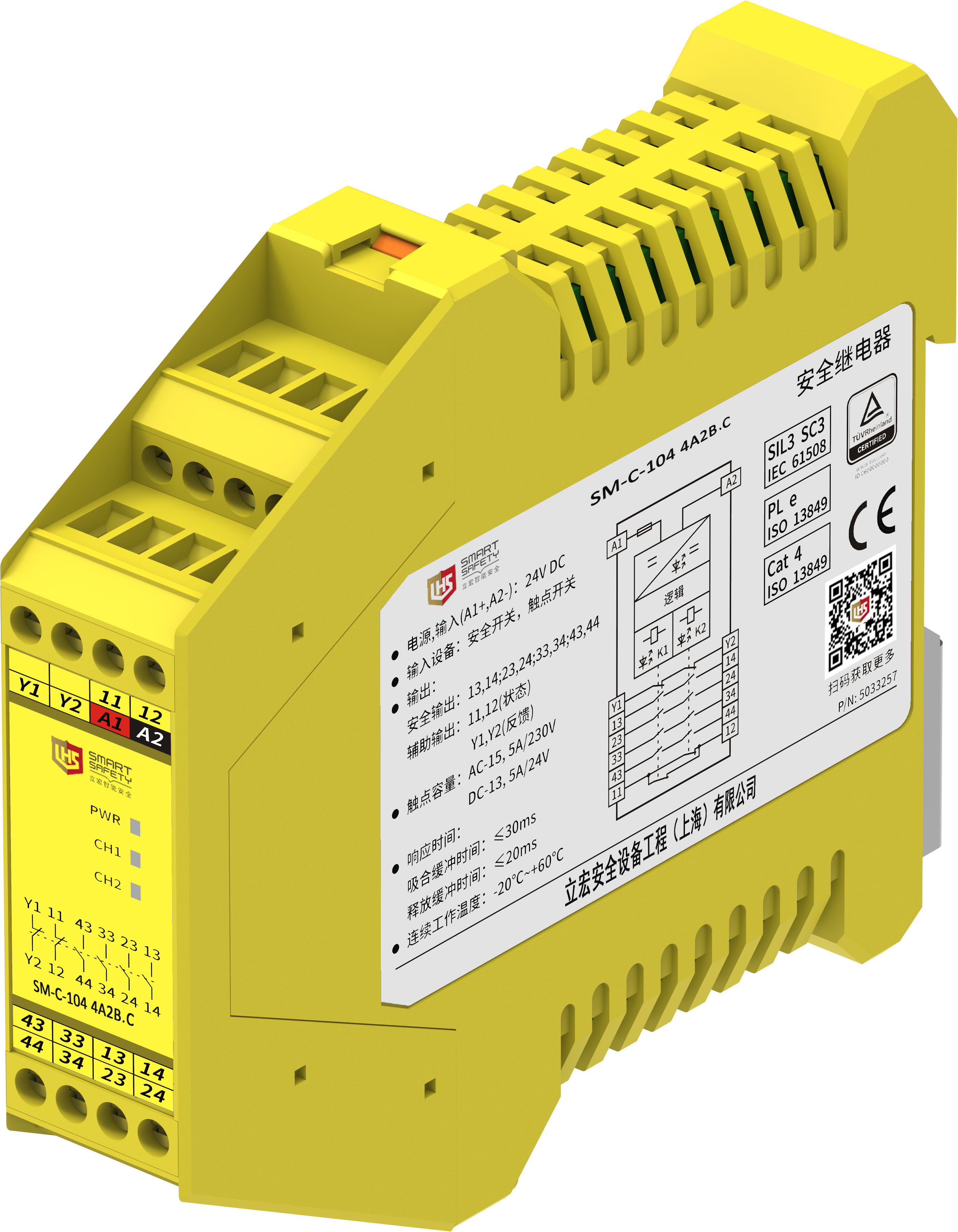

▊SM-C-104 4A2B.C 安全拓展模塊

· 是一款安全繼電器輸出擴展模塊

· 4路NO (常開) 安全輸出觸點和2路NC (常閉) 輔助輸出觸點

· 2路輔助觸點可分別用于輸出狀態指示及故障反饋

· 采用全國產化元器件設計，擁有優異的性價比

▊

產品選型

電源

安全輸入1CH

輸出

訂貨編號

SM-C-104 4A2B.C

24V AC/DC

門鎖 / 急停/光幕（PNP）

3NO+1NC

說明

急停按鈕、安全門、PNP型安全光幕

▊主要技術參數

電源特性
供電電壓	24V DC
電壓容差	/
電壓范圍	20~30V DC
電流損耗	≤70mA (24V DC)
輸入特征
輸入電流	≤70mA (24V DC)
導線電阻	≤15Ω
輸入設備	安全開關、觸點開關
輸出特征
觸點數量	4NO + 2NC
觸點材料	AgSnO2 + 0.2 μm Au
安全輸出	13, 14, 23, 24, 33, 34, 43, 44
輔助輸出	11, 12(狀態指示)；Y1, Y2(故障反饋)
觸點類型	強制導向
輸出特征
觸點熔絲保護	10A gL/gG, NEOZED(常開觸點) 6A gL/gG, NEOZED(常閉觸點)
觸電機械壽命	107次以上
切換容量(EN60947-5-1)	AC-15, 5A/230V; DC-13, 5A/24V
時間特征
吸合緩沖時間	≤30ms
釋放緩沖時間	≤20ms
恢復時間	≤100ms
電源短時中斷	20ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
海拔高度	≤2000m
絕緣特性
過壓等級	Ⅲ
污染等級	2
額定絕緣電壓	250V AC
額定沖擊電壓	6000V (1.2/50us)	6000V (1.2/50us)
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認 證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4
