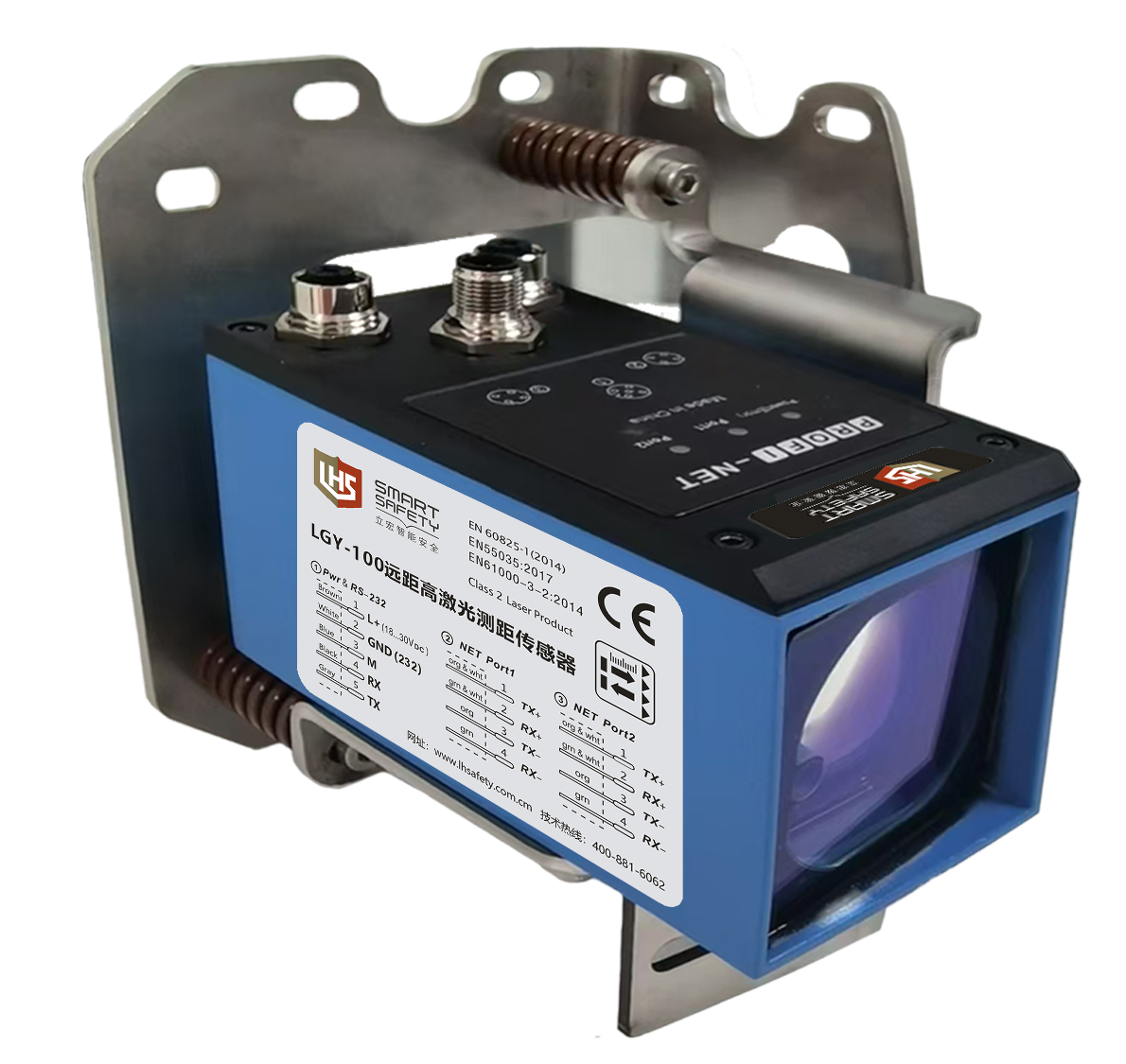

 | ·可視紅色激光，易于對準調試 ·支持10米/秒的運動速度 ·支持SSI、PROFINET、 MODBUS RTU、RS422等接口輸出 ·TOF測量原理，確保超快的測量速度、超快的測量頻率 ·精度極高，能更好地精準定位運動物體的位置 |
| ▊ | 產品選型表 |
工作距離 | 精度 | 頻率 | 接口 | 工作溫度 | 型號 |
0.2-300m | ±2mm | 300Hz | RS422 | –10℃...+50℃ | LGY-300-S |
200Hz | MODBUS RTU, RS232 | LGY-300-MS | |||
400Hz | SSI, RS232 | LGY-300-ES | |||
400Hz | PROFINET, RS232 | LGY-300-NS | |||
200Hz | RS422 | –40℃...+50 ℃ | LGY-300H-S | ||
200Hz | MODBUS RTU, RS232 | LGY-300H-MS | |||
400Hz | SSI, RS232 | LGY-300H-ES | |||
400Hz | PROFINET, RS232 | LGY-300H-NS |
| ▊ | 技術參數 |
性能參數 | ||
測量范圍 | 0.2…300m | |
精度 | ±2mm（90%反射率）@2σ | |
重復精度 | 0.3mm | |
測量頻率 | 200Hz | |
分辨率 | 0.1mm | |
測量物體 | 反光膜 | |
激光光斑 | 6mm（10m） | |
激光光源 | 紅色激光 | |
波長：650–690nm | ||
脈沖持續時間：3ns | ||
光束發散：0.16×0.6mrad | ||
激光功率：0.95mW | ||
激光等級 | 二級激光 | |
IEC 60825-1:2014, EN 60825-1:2014 | ||
激光壽命 | 100'000h @ 25℃ | |
接口參數 | ||
PROFINET | 網絡負載級別 | II |
功能 | 測量數據輸出、參數設置 | |
RS-232 | 波特率 | 115200 |
數據位 | 8 | |
停止位 | 1 | |
校驗位 | 無 | |
流控 | 無 | |
功能 | 測量數據輸出、參數設置 | |
機械/電子參數 | ||
供電電壓 | DC 18V…30V | |
功率 | ＜3.5W (在24VDC) | |
初始化時間 | Typ. 5s | |
連接類型 | A 編碼5 針M12 插頭 | |
外殼材料 | D 編碼4 針M12 插頭 | |
鋁壓鑄 | ||
防護等級 | IP65 | |
重量 | 975g | |
尺寸 | 129*69.5*92mm | |
工作溫 | -10℃…+50℃ | |
存儲溫度 | -25℃…+75℃ | |
電磁兼容性（無線） | EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013, EN 55035:2017 | |
| ▊ | 引腳分配與接線示意圖 |
 |  |
| ▊ | 錯誤代碼說明 |
若出現下表中沒列出的錯誤代碼，請聯系我司技術支持。
序號 | 格式 | 含義 | 故障排除 |
1 | @E203 | 錯誤的命令或參數 | 檢查輸入指令，參數和通訊設置 |
2 | @E220 | 通訊錯誤 | 檢查并消除傳感器和通訊線路周?chē)碾姶鸥蓴_ |
3 | @E234 | 超出量程 | 調整被測目標距離，使其在測程范圍內 |
4 | @E252 | 溫度太高 | 降低環境溫度。若在室溫下發生錯誤，請聯系我司技術支持 |
5 | @E253 | 溫度太低 | 提高環境溫度。對于具有加熱功能的傳感器，需等待加熱溫度升高。若在室溫下發生錯誤，請聯系我司技術支持 |
6 | @E255 | 接收信號太弱 | 提高被測目標的反射率 |
7 | @E256 | 接收信號太強 | 降低被測目標的反射率 |
8 | @E257 | 背景光線太雜 | 消除背景光雜亂的現象 |
9 | @E260 | 測量時有多個目標，無法進行距離測量 | 確定被測目標的距離，消除目標距離跳動現象 |
10 | @E289 | 聯系我司技術支持 | / |
| ▊ | 傳感器指示燈說明 |
傳感器狀態和PROFINET接口狀態都通過LED燈按下表所述的方式顯示。
LED | 說明 | 異?？赡茉?/span> | 故障排除 |
Port2 | PROFINET 接口2 LED 亮綠燈：正常運行 LED 滅：連接斷開 | 設備未與主站握手。 傳感器損壞。 | 聯系我司技術支持。 |
Port1 | PROFINET 接口1 LED 亮綠燈：正常運行 LED 滅：連接斷開 | 設備未與主站握手。 傳感器損壞。 | 聯系我司技術支持。 |
Power(Error) | 傳感器狀態 LED 亮綠燈：傳感器正常 LED 亮紅燈：傳感器異常 | 沒有運行。 傳感器損壞。 | 檢查工作電壓。 查看相應錯誤代碼，并按指示排除異常。 聯系我司技術支持。 |

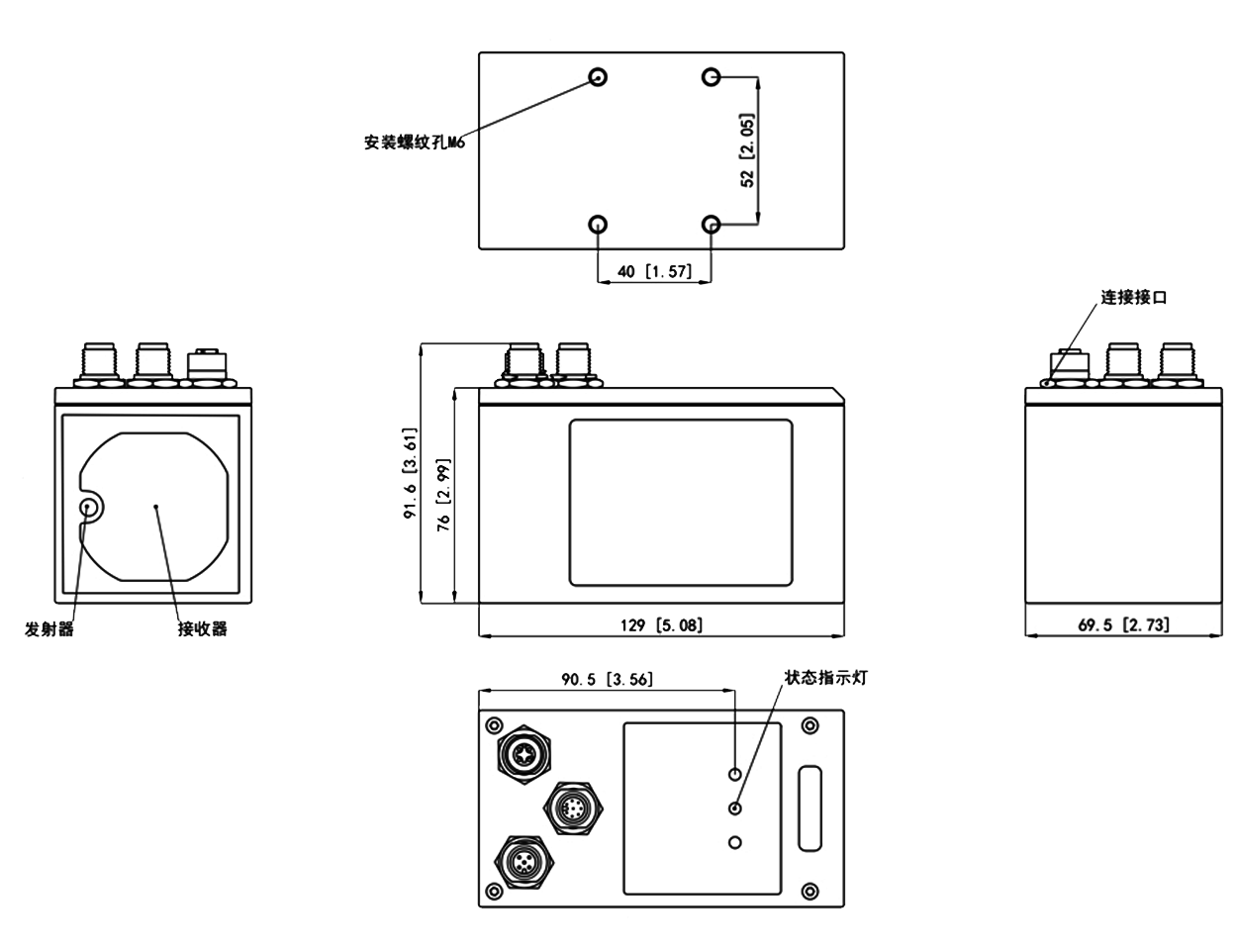

| ▊ | 產品外形尺寸圖 |
