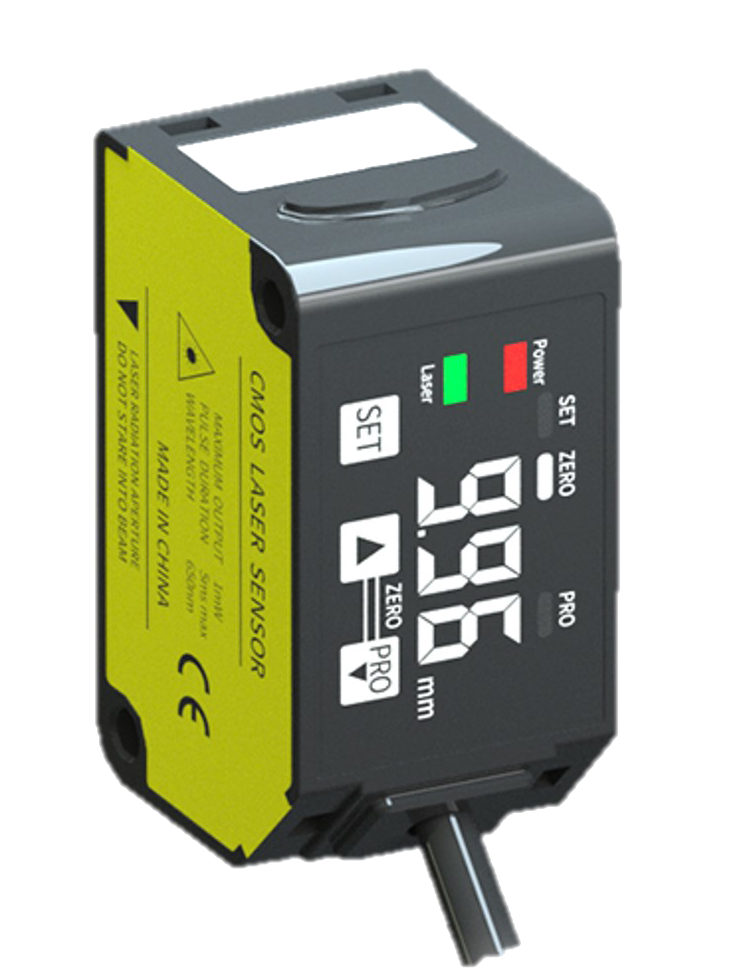

 | ·數字CMOS激光傳感器具有體積小、光電小、精度高等優點。 ·特點；對被測物體相對位移的精確檢測常用于測量長度、距離、振動、速度和方位等物理量。 ·重復精度 ·重復精度為400μm ·探測距離為200-600毫米。 ·開關/模擬量 ·防水等級IP67 |
| ▊ | 產品介紹 |
非接觸測量 |
非接觸測量，金屬、檢測塑料均可 |
超高精度 |
超高精度，可測量微小物體 |
安裝方便 |
超小型傳感器探頭，安裝方便，不占用工位 |
數據實時學握 |
直接與外部設備通信，實時學控?cái)?shù)據，提高工作效率。 |
短路保護 |
短路保護:負載短路時，不但保護自己也保護負載不被燒壞 |
過載保護 |
當負載不穩定導致電流變大時，自動保護 |
反極性保護 |
產品電源線正負極接反不會燒壞產品 |
| ▊ | 使用場景 |
激光位移傳感器適用于鋰電、印包、涂布機、智能制造等行業，常用于長度、高度、寬度、距離、振動、速度、方位、物體有無、形狀、平坦度等物理量的測量，還可用于探傷和大氣污染物的監測等。
| ▊ | Product parameter |
| 型號 | LD1-H200N/NA(NPN)/LD1-H200P/PA(PNP) | 型號種類 | 開關量/雙重輸出型 |
| 測量中心距離 | 400mm | 測量范圍 | ±200mm |
| 重復精度 | 400μm | 直線性 | ±0.2%F.S. |
| 溫度特性 | 0.03%F.S./℃ | 光源 | 紅色半導體激光2類 最大輸出1mW、發光光束波長：655nm |
| 光束直徑 | 約φ500μm | 電源電壓 | 12V-24V DC±10% 脈動P-P10% |
| 消耗電流 | 40mA以下（電源電壓24V DC時）、60mA以下（電源電壓12V DC時） | ||
| 控制輸出(NPN) | [NPN輸出型] NPN開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC 以下（控制輸出-0V之間） ·剩余電壓：1.5V以下（流入電流50mA下） ·漏電流：0.1mA以下 | 控制輸出(PNP) | [PNP輸出型] PNP開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC 以下（控制輸出+V之間） ·剩余電壓：1.5V以下（流出電流50mA下） ·漏電流：0.1mA以下 |
| 輸出動作 | 入光時ON/非入光時ON 可切換 | 短路保護 | 配備（自動恢復型） |
| 反應時間 | 1.5ms/5ms10ms 可切換 | 外部輸入 | NPN無接點輸入 有效：0V~+1.2V DC 輸入阻抗：約10kΩ |
| 保護構造 | IP67(IEC） | 重量 | 約35g（不含電纜）、約85g（含電纜） |
| ▊ | outline dimensional drawing |
