SPC-1000可擴展型智能安全控制器

▊安全控制器的選型方法

請按步驟，根據用途選擇適合的 GC 系列產品。

主控制器的選擇［必需］	擴展單元的選擇［選購件］	總線網關的選擇［必需］

SPC-1000	SPC-SIO8 SPC-SIO12	SPC-WG

▊SPC-1000可擴展型智能安全控制器

· 是一款可組態安全控制模塊

· 支持多種開關型安全元件輸入（如急停按鈕，安全門，雙手按鈕等）

· 最大支持24路安全元件輸入，4路安全輸出

· 支持?jǐn)U展安全I(xiàn)O模塊，支持Modbus TCP和RS 485通訊

· 支持OLED顯示屏對輸入及輸出數據進行實現監控

· 可利用組態軟件，設定安全控制邏輯

▊	型號規格

產品選型	電源	安全輸入	輸入通道	輸出通道
SPC-1000	24V DC	急停按鈕，安全門，雙手按鈕，安全光幕	24	4
說明	急停按鈕、安全門、PNP型安全光幕

▊

安全性能

性能等級（PL）：PLe

安全類別（Cat.）：Cat.4

任務時間（TM）：20年

診斷覆蓋率（DC/DCavg）：待定

安全完整性等級（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分?jǐn)?shù)（SFF）：待定

危險失效概率（PFHd）：待定

停止級別（Stop Category）：0/1

符合標準EN ISO13849

符合標準IEC61508,IEC62061

符合標準EN 60204-1

▊	SPC-SIO8安全擴展模塊

· 是一款安全擴展模塊

· 最大支持2路支持TTL型/正余弦型編碼器信號輸入，8 路安全輸出

· 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求

▊	型號規格

產品選型	電源	安全輸入	輸入通道	輸出通道
SPC-SIO8	24V DC	TTL型/正余弦型編碼器	2	8
說明	TTL型/正余弦型編碼器

▊

安全性能

性能等級（PL）：PLe

安全類別（Cat.）：Cat.4

任務時間（TM）：20年

診斷覆蓋率（DC/DCavg）：待定

安全完整性等級（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分?jǐn)?shù)（SFF）：待定

危險失效概率（PFHd）：待定

停止級別（Stop Category）：0/1

符合標準EN ISO13849

符合標準IEC61508,IEC62061

符合標準EN 60204-1

▊	SPC-SIO12安全擴展模塊

· 是一款安全擴展模塊

· 支持多種開關型安全元件輸入（如急停按鈕，安全門，雙手按鈕等）

· 最大支持12路安全元件輸入，4路安全輸出

· 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求

▊	型號規格

產品選型	電源	安全輸入	輸入通道	輸出通道
SPC-SI12	24V DC	急停按鈕，安全門，雙手按鈕，安全光幕	12	4
說明	急停按鈕、安全門、PNP型安全光幕

▊

安全性能

性能等級（PL）：PLe

安全類別（Cat.）：Cat.4

任務時間（TM）：20年

診斷覆蓋率（DC/DCavg）：待定

安全完整性等級（SIL）：SIL3

硬件故障裕度（HFT）：1

安全失效分?jǐn)?shù)（SFF）：待定

危險失效概率（PFHd）：待定

停止級別（Stop Category）：0/1

符合標準EN ISO13849

符合標準IEC61508,IEC62061

符合標準EN 60204-1

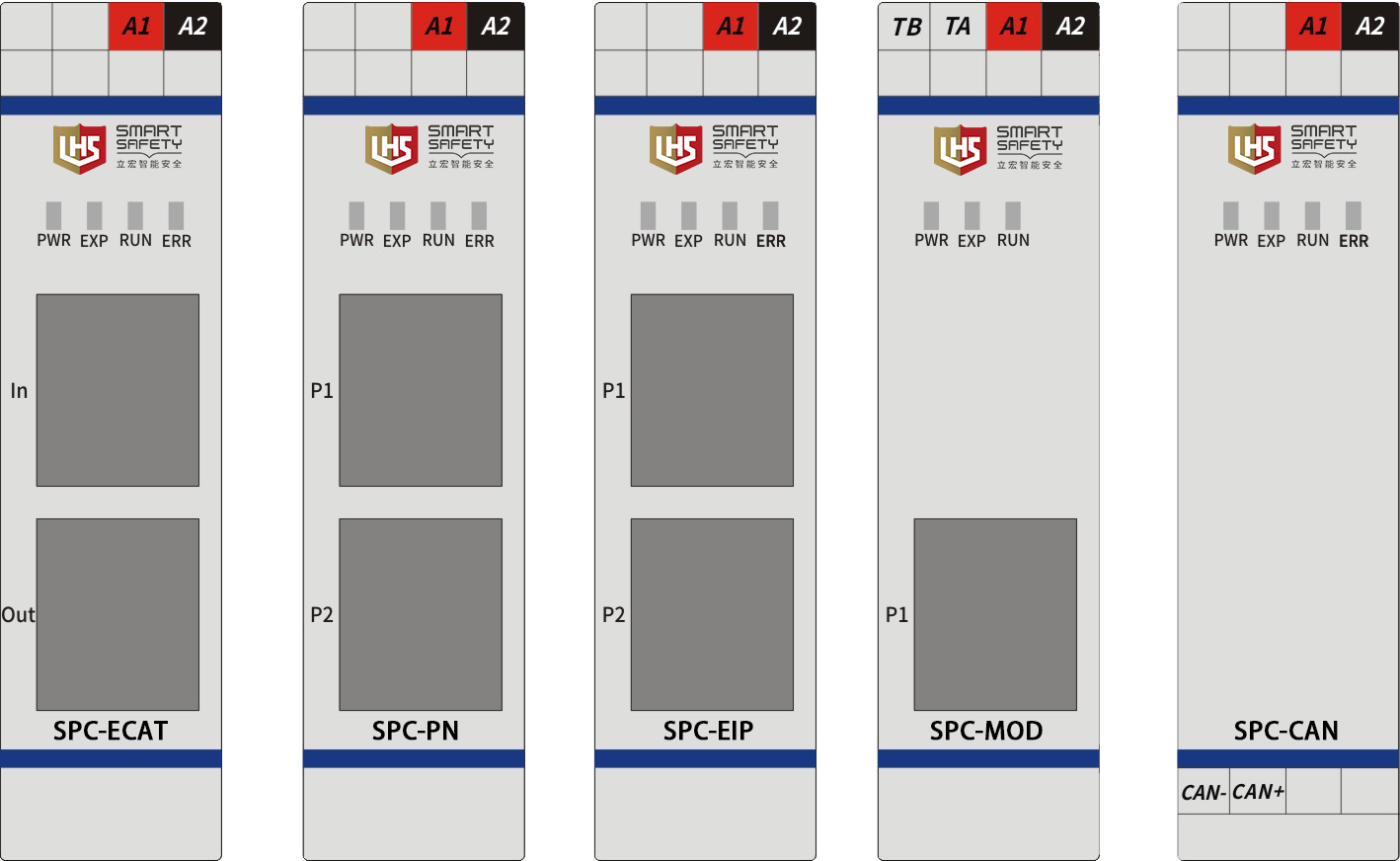

▊	總線網關

? 是總線型網關從站設備
? 支持Modbus、EtherCAT、PROFINET、 EtherNet/IP、CANopen等通訊
? 配合安全控制模塊使用
? 通過網關設備，用戶可實時讀取安全控制模塊的邏輯狀態信息、設備運行狀態信息以及各IO模塊的故障報警狀態等，實現遠程通信，方便操作

▊附件規格

產品名稱	型號	通訊方式
網關	SPC-PN	PROFINET
網關	SPC-MOD	Modbus
網關	SPC-EIP	Ethernet/IP
網關	SPC-ECAT	Ether CAT
網關	SPC-CAN	Canopen

▊ 技術參數

型號	SPC-WG
電源指示燈	off:模塊失電
電源指示燈	on:模塊得電
背板總線指示燈	on:背板總線通信正常
	Blinking:連接正常，系統內有模塊離線
	Flickering:網關模塊離線
總線運行指示燈	off:與主站未建立連接
總線運行指示燈	on:與主站連接成功
ERR指示燈	off:無錯誤(指示燈滅)
ERR指示燈	on:系統錯誤(指示燈亮)
LiLink/Act	off:無EtherCAT連接
	on:連接正常，無數據
	Flash:數據傳輸中

▊	技術參數

型號	SPC-1000
電源特性
供電電壓	24V DC
電壓范圍	20～30V DC
電流損耗	≤120mA (24V DC)
輸入特征
輸入通道	24
輸入電流	≤10mA (24V DC)
導線電阻	≤15Ω
輸入設備	開關型安全元件：急停按鈕，安全門，雙手按鈕，安全光幕等
輸出特征
輸出通道	4
輸出類型	PNP
切換容量	2A/24V DC
觸點材料	AgSnO2 + 0.2μm Au
觸點熔絲保護	5A快，3A慢
短路保護	有
時間特征
吸合緩沖時間	≤100ms
吸合緩沖時間	≤30ms
釋放緩沖時間	≤30ms
急停失效恢復時間	≤30ms
急停失效恢復時間	≤1000ms
電源失效恢復時間	≤1000ms
通訊特性
組態工程通訊接口	USB Type-C
工業以太網協議	Modbus TCP
串口通訊協議	RS485
擴展功能	可擴展從站安全I(xiàn)O模塊
環境特性
電磁兼容	符合EN 61326-3-1
振動頻率	10Hz～55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
絕緣特性
過壓等級	Ⅲ
污染等級	2
防護等級	IP20
海拔高度	≤2000m
額定絕緣電壓	250V AC
額定沖擊電壓	4000V(1.2/50us)，基本型安全隔離
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1

▊	技術參數

型號	SPC-SIO8
電源特性
供電電壓	24V DC
電壓范圍	20～30V DC
電流損耗	≤90mA (24V DC)
輸入特征
輸入通道	2
輸入電流	≤10mA (24V DC)
導線電阻	≤15Ω
輸入設備	TTL型/正余弦型編碼器
輸入頻率	0.01Hz~250kHz
輸出特征
輸出通道	8
輸出類型	PNP
切換容量	1A/24V DC
觸點熔絲保護	3A快，2A慢
短路保護	有
時間特征
吸合緩沖時間	≤100ms
吸合緩沖時間	≤30ms
釋放緩沖時間	≤30ms
電源失效恢復時間	≤1000ms
環境特性
電磁兼容	符合EN 61326-3-1
振動頻率	10Hz～55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
絕緣特性
過壓等級	Ⅲ
污染等級	2
防護等級	IP20
海拔高度	≤2000m
額定絕緣電壓	250V AC
額定沖擊電壓	4000V(1.2/50us)，基本型安全隔離
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1

▊技術參數

型號	SPC-SIO12
電源特性
供電電壓	24V DC
電壓范圍	20~30V DC
電流損耗	≤90mA (24V DC)
輸入特征
輸入通道	12
輸入電流	≤10mA (24V DC)
導線電阻	≤15Ω
輸入設備	開關型安全元件，如急停按鈕，安全門，雙手按鈕，安全光幕等
輸出特征
輸出通道	4
輸出類型	PNP
切換容量	2A/24V DC
觸點熔絲保護	5A快，3A慢
短路保護	有
時間特征
吸合緩沖時間	≤100ms
吸合緩沖時間	≤30ms
釋放緩沖時間	≤30ms
急停失效恢復時間	≤30ms
急停失效恢復時間	≤1000ms
電源失效恢復時間	≤1000ms
環境特征
電磁兼容	符合EN 61326-3-1
振動頻率	10Hz～55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
絕緣特性
過壓等級	Ⅲ
污染等級	2
防護等級	IP20
海拔高度	≤2000m
額定絕緣電壓	250V AC
額定沖擊電壓	4000V(1.2/50us)，基本型安全隔離
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN IEC 60947-1

▊SPC-1000功能框圖、典型應用及外形尺寸圖

功能框圖	典型應用	外形尺寸圖

▊SPC-SIO8功能框圖、典型應用及外形尺寸圖

功能框圖	典型應用	外形尺寸圖

▊SPC-SIO12功能框圖、典型應用及外形尺寸圖

功能框圖	典型應用	外形尺寸圖

▊網關附件規格

產品名稱	產品選型	用途
DIN導軌總線連接器	SPC-TBUS	用于連接電子模塊殼體的總線連接器，每模塊需要一個
限位器	SPC-E	標配一組兩個，用于固定模塊，防止模塊松動
