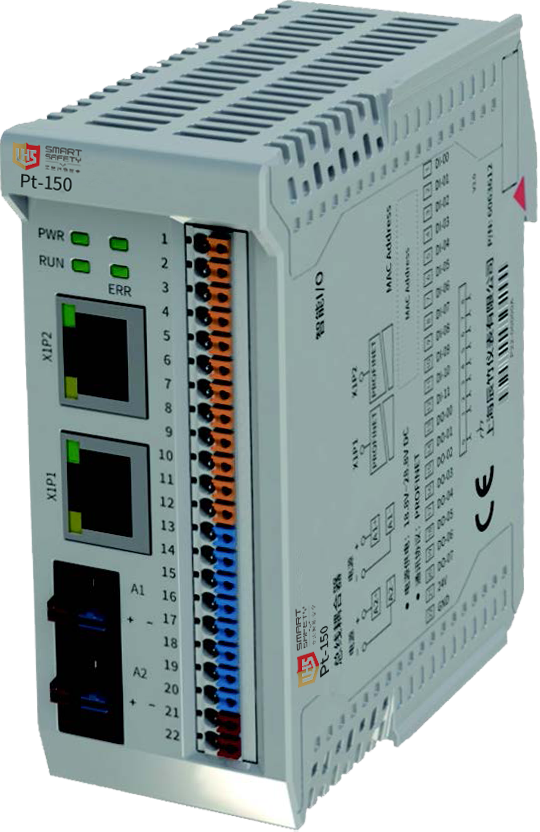

Profinet 分布式總線IO Pt-150 | |
 | ? 產品集成電源，12路開關量輸入，8路開關量輸出 ? 可以對接標準第三方Profinet主站設備 ? 雙網口支持環網應用 ? 可額外擴展12塊I/O卡件 ? 彈簧端子接線 ? 接線端子可拆卸 ? 擴展I/O卡件支持熱插拔功能 |
| ▊ | 技術參數 |
基本參數 | |
標準 | IEC 61131-2 GB/T 15969.2-2008 |
網口沖擊電壓 | 1500V (1.2/50 US) |
網口絕緣強度 | 1000V AC, 50Hz, 1min |
EMS | 參考 GTB 18268.1 (IEC 61326-1) |
使用環境溫度 | -20℃~+60℃ 試驗范圍：-30℃~+70℃ |
儲存溫度 | -40℃~+85℃ |
使用環境濕度 | 10~95%，無凝露 |
外形尺寸(W/H/D) | 105mm×100mm×40mm |
端口數 | 2 |
類型 | 以太網 (ProfiNet通訊協議) |
數據傳輸率 | 10/100Mbit/s |
DI 技術參數 | |
輸出類型 | 漏型TYPE1、TYPE3 |
通道數 | 12 |
輸入電壓 | 24VDC |
邏輯1信號(最小) | 2mA, 11VD |
邏輯0信號(最大) | 1.5mA, 5VDC |
電纜長度 | 500米 (屏蔽)；300米 (非屏蔽) |
輸入濾波時間 | 無、10ms、30ms、100ms (用戶可配 |
輸入延遲 | <1ms (濾波時間設置無) |
DO 技術參數 | |
輸出類型 | 晶體管 (PNP、24V源性輸出) |
通道數 | 8 |
每通道輸出電流 | <500mA, 帶短路保護 |
電纜長度 | 500米 (屏蔽)；150米 (非屏蔽 |
開關延遲 | 斷開到接通最長為100us 接通道斷開最長為200us |
 | |
| ▊ | 產品結構圖 |
 |
| ▊ | 接線示意圖 |
|
|
| ▊ | 功能框架 |
 |
